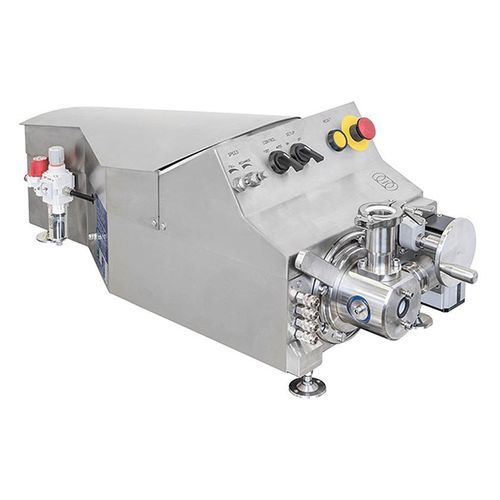

Remplisseuse automatique

de liquidespour environnement explosifde laboratoire

Présentation
La Remplisseuse Response ATEX est une machine de remplissage automatique de paillasse adaptée aux exigences ATEX. Elle est construite avec des composants pneumatiques qualifiés, une conduite d'air conductrice et des sélections de matériaux spécifiques pour limiter l'accumulation de charges électrostatiques et maîtriser les vapeurs et brouillards en atmosphères potentiellement explosives. La machine convient aux pilotes, laboratoires et petites séries nécessitant une conformité ATEX.

Conformité ATEX et zones

• Zone 1 – Catégorie 2 (zones où des mélanges explosifs sont susceptibles de se produire occasionnellement)
• Zone 2 – Catégorie 3 (zones où des mélanges explosifs se produisent rarement et pour de courtes périodes)
• Conçue pour être adaptable à la directive ATEX 2014/34/UE relative aux équipements destinés à être utilisés en atmosphères potentiellement explosives
• Non certifiée pour les applications en Zone 0

Caractéristiques de conception pour la sécurité ATEX
La Remplisseuse Response ATEX intègre plusieurs mesures pour minimiser les sources d'inflammation et limiter les émissions de vapeurs. Les éléments de conception clés comprennent une conduite d'air conductrice, des composants pneumatiques qualifiés, un point de mise à la terre à l'arrière et des pieds permettant la connexion de terre. Certains éléments en aluminium ou plastique sont remplacés par de l'acier inoxydable lorsque nécessaire. La trémie est fournie avec un couvercle pour réduire les émissions de vapeurs.

Options de joints et de bagues d'étanchéité
Les matériaux d'étanchéité sont choisis selon la compatibilité produit et les exigences ATEX :

• FKM (Viton)
• EPDM
• FFKM (Kalrez)
• FKM encapsulé PTFE

Champ d'application
La machine s'adresse aux applications où le risque d'explosion provient de vapeurs ou de brouillards (pas de poussières). Exemples d'utilisation : remplissage de liquides volatils, solvants, parfums et autres produits susceptibles de générer des atmosphères explosives lorsqu'ils sont atomisés.

Service & Maintenance
Les pièces en contact avec le produit utilisent des matériaux hygiéniques de qualité pharmaceutique pour faciliter le nettoyage et réduire les temps d'arrêt. Les caractéristiques standard de maintenance comprennent :

• Toutes les pièces en contact avec le produit en acier inoxydable 316L et PTFE vierge
• Matériaux conformes FDA utilisés lorsque nécessaire
• Matériaux d'étanchéité standards FKM (Viton) ; alternatives EPDM, silicone et FFKM disponibles sur demande
• Tuyaux d'aspiration en PVC alimentaire utilisés si applicable
• Conception à démontage rapide pour un nettoyage complet et un temps de changement réduit

Caractéristiques / spécifications techniques

• Nom du modèle : Response ATEX Filler
• Classification ATEX : Zone 1 CAT IIB 2 G c T4 (135°C) machine automatique de remplissage
• Conformité : adaptable à la directive ATEX 2014/34/UE
• Conçu pour : vapeurs et brouillards (pas de poussières)
• Matériaux de construction : inox 316L et PTFE vierge pour les pièces en contact produit ; certains éléments aluminium/plastique remplacés par de l'inox pour les versions ATEX
• Pneumatique : composants pneumatiques qualifiés et conduite d'air conductrice
• Mise à la terre : point de mise à la terre à l'arrière ; machine montée sur pieds pour permettre la mise à la terre
• Trémie : fournie avec couvercle pour réduire les émissions de vapeurs
• Options de joints : FKM (Viton), EPDM, FFKM (Kalrez), FKM encapsulé PTFE
• Fonctions d'hygiène : conception à démontage rapide ; matériaux conformes FDA ; tuyaux d'aspiration PVC alimentaire si applicable
• Rendement typique : tête simple jusqu'à 40/min ; tête double jusqu'à 60/min
• Plage de remplissage : tête simple 4 ml – 1000 ml ; tête double 4 ml – 100 ml
• Hauteur machine (sans trémie) : 340 mm ; largeur : 343 mm ; poids : 41 kg (simple) / 44 kg (double)
• Consommation d'air comprimé : env. 5 L à 6 bar
