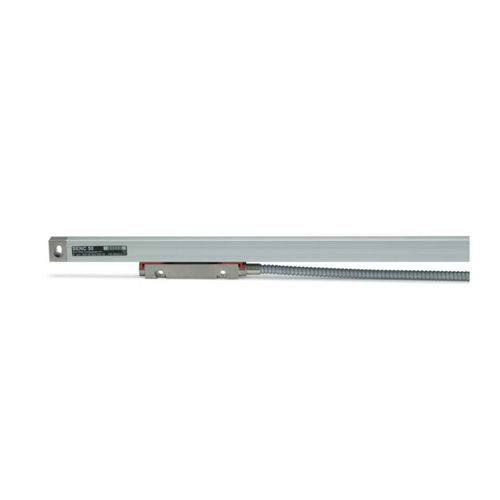

Règle linéaire en verre SENC 50

de précision

Grâce à ses dimensions extrêmement compactes, le codeur linéaire SENC 50 est parfait pour de nombreux types d'applications et de situations différentes. Il est particulièrement adapté si l'espace d'installation est limité ou autrement restreint. Dimensions compactes Résolutions de 0,5 µm à 5 µm Signaux de sortie : TTL Mesure de longueurs de 25mm/1" à 500mm/20" Marques de référence codées en fonction de la distance Spécifications Étalon de mesure - Balance en verre avec graduation incrémentielle Degré de précision - ± 3 μm Mesure de la longueur ML Métrique - Montage du longeron en option 50 75 100 125 150 175 200 225 250 275 300 325 350 375 425 475 525 Longueur de mesure ML Pouce - 1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 18 20 Signaux incrémentaux - TTL - TTL x 5 - TTL x 10 Période de grillage Interpolation intégrée - 20 μm sans - 20 μm 5 fois - 20 μm 10 fois Période de signal - 20 μm - 4 μm - 2 μm Étape de mesure - 5 μm - 1 μm - 0,5 μm Marques de référence - Codage à distance sans charge - 5,1 V ± 0,1 V/< 180 mA - 5,1 V ± 0,1 V/< 220 mA Connexion électrique - Câble en armure métallique, avec connecteur sub D 9 broches ; longueur : 3 m Longueur du câble - ≤ 6 m (longueur totale avec le câble ACU-RITE) Vitesse de déplacement - ≤ 60 m/min Force de déplacement requise - ≤ 2.2 N Température de fonctionnement - Température de 0 à +50 °C ; humidité de 25 à 95% (pas de formation de condensation) Température de stockage - Température -20 à +70 °C ; humidité 20% à 95% (pas de formation de condensation) Protection EN 60 529 - IP 53 lorsqu'il est monté conformément aux instructions de montage Poids - 0,5 kg + 0,3 kg/m de longueur de mesure
