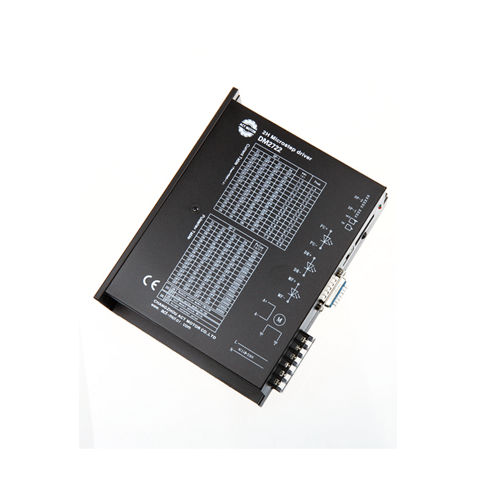

Contrôleur de moteur AC DM2722 series

pas à pas 2 phases

Spécifications mécaniques Descriptions Le DM2722 est un driver pas-à-pas biphasé entièrement numérique basé sur un contrôle DSP. Dont la tension d'entraînement est de 110V à 230VAC. Il est conçu pour être utilisé avec les moteurs pas à pas hybrides biphasés de toutes sortes avec un diamètre extérieur de 86mm à 130mm, courant de phase régulé de 1,2A à 7,0A. Le circuit qu'il adopte est similaire au circuit de servo contrôle qui permet au moteur de fonctionner en douceur sans bruit et vibration. Le micro pas le plus élevé est de 60000ppr, il est largement utilisé dans les dispositifs de contrôle numérique de taille moyenne et grande tels que la machine à courber, la machine CNC, la machine à broder par ordinateur, la machine à emballer, etc. Caractéristiques 1. 16 canaux à angle constant, micro-pas de couple constant, micro-pas le plus élevé : 40000ppr 2. Le courant d'entraînement est réglable en 16 canaux de 1,2 A/phase à 7,0 A/phase 3. Fréquence de réponse la plus élevée : 200Kpps 4. Le courant de l'enroulement sera réduit d'environ 50% lorsqu'aucune commande d'impulsion de pas n'est reçue pendant 0,1 seconde 5. Signal opto-isolé E/S 6. Alimentation simple de 110V à 230VAC
