Système d'inspection à ultrasons Ranger A1050

manuelautomatiséd'épaisseur

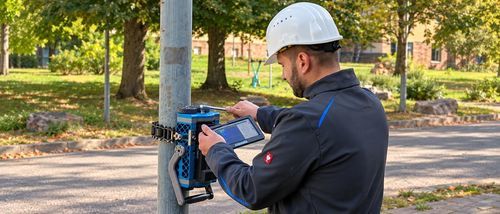

Présentation Le A1050 RANGER est un système d'inspection ultrasonore guidée compact destiné à la détection rapide de corrosion cachée sur tuyaux et mâts d'éclairage, notamment dans des zones difficilement accessibles (par ex. sous les appuis). Grâce aux capteurs Dry-Point-Contact (DPC), le système n'exige pas de couplant et facilite le déploiement sur site. Le scanner effectue un balayage circonférentiel complet 360° et génère des images B-scan haute résolution indiquant l'emplacement et la sévérité de la corrosion. L'unité électronique portable et l'interface sur tablette permettent une mise en service rapide et une visualisation intuitive sur site.

Principales caractéristiques

• Balayage avec manipulateur adaptatif ou manuel à l'aide de deux poignées et d'une règle magnétique pour les espaces restreints.
• Acquisition de données ultrasonores à plusieurs positions équidistantes autour du circonférence du tuyau (enregistrement multicanal).
• Reconstruction B-scan en temps réel via SAFT pour localiser et évaluer les dommages par corrosion.

Applications Détection de corrosion cachée et d'amincissement de paroi sur structures métalliques telles que canalisations et mâts d'éclairage, en particulier dans des zones difficiles d'accès (par ex. sous des appuis). Le système scanne l'intégralité du circonférence (360°) avec des ondes guidées et des capteurs DPC, collecte des données multicanales et génère des images B-scan sans démontage ni interruption d'exploitation.

Contenu de livraison (inclus / options)

• Unité électronique A1050 RANGER (Tablet-PC en boîtier de protection)
• Tablet-PC Android en boîtier de protection
• Manipulateur d'inspection adaptatif, adapté à divers diamètres de tuyaux
• Alimentation Type-C pour l'unité électronique et le Tablet-PC
• Valise de transport rigide
• Optionnel : deux poignées pour collecte manuelle des données (sans manipulateur)

Documentation

• Flyer produit (fiche technique) disponible
• Manuel utilisateur et notes d'application disponibles
• Téléchargements de firmware et logiciels disponibles

Caractéristiques techniques

• Technologie de mesure : Ultrasons guidés (mode SH0)
• Capteurs : Dry-Point-Contact (DPC), aucun couplant requis
• Fréquence de fonctionnement : 50 kHz
• Portée d'inspection : jusqu'à 3 m
• Nombre de canaux d'acquisition : 32
• Diamètres applicables : 70 mm – 380 mm (2,7" – 15")
• Autonomie sur batterie : jusqu'à 10 heures
