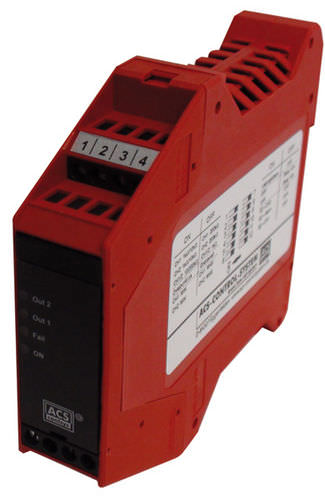

Relais de contrôle de niveau (EX)SRA-100-U0
sur rail DIN

relais de contrôle de niveau
relais de contrôle de niveau
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
de niveau
Montage
sur rail DIN
Courant de déclenchement

10 A

Tension de déclenchement

250 V

Description

Le relais de sonde (Ex) SRA-100-U0 fonctionne en association avec des sondes conductrices, comme interrupteur de limite de niveau ou de contrôle dans des liquides conducteurs tels que l'eau, les alcalis et les acides. Une très basse tension fonctionnelle conforme à la norme VDE 0100 partie 410 d'environ 9V est appliquée aux électrodes, ce qui signifie que le contact avec les sondes est totalement inoffensif. Dès que le matériau de remplissage électriquement conducteur établit une connexion entre la terre et, par exemple, l'électrode maximale, un petit courant alternatif circule, qui est converti en une sortie de relais dans l'électronique d'évaluation. Dans le cas de récipients métalliques, la paroi du récipient peut être utilisée comme masse, ou comme électrode dans le cas de récipients non métalliques. L'utilisation d'une tension alternative permet d'éviter la corrosion des tiges de la sonde et la décomposition électrolytique du produit. L'appareil peut fonctionner avec un verrouillage de relais ou des points de commutation minimum et maximum, ainsi qu'un indicateur de niveau à double limite avec deux sorties séparées. Cela permet de réaliser diverses tâches de mesure, telles que le débordement, la protection contre la marche à vide, le contrôle à deux points, la détection de l'humidité, etc. La sensibilité à la conductivité du liquide peut être réglée par un réglage grossier et fin. Grâce à un retard de commutation réglable jusqu'à environ 8 secondes, les éventuels mouvements d'onde dans le récipient sont masqués. Comme autres particularités, le relais de sonde (Ex) SRA-100-U0 offre une surveillance de rupture de ligne avec un relais d'alarme, une alimentation à large gamme de 20 ... 253V AC / DC et la possibilité d'utiliser les électrodes en zone Ex (jusqu'à la zone 0).

---
