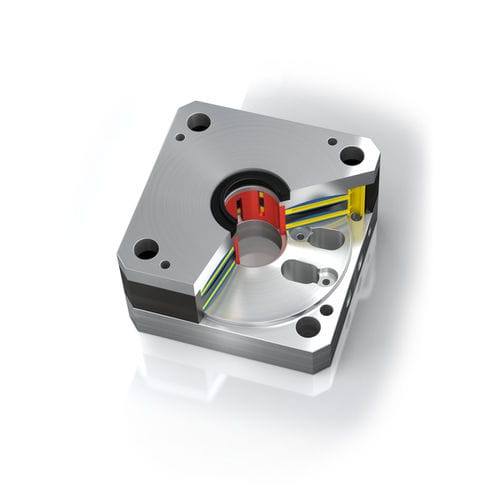

Élément de serrage pneumatique PN

pour usinagecompactmodulaire

Serrage de tige avec force de serrage maximale Serrage pneumatique de la tige Couples de maintien de 15 Nm à 720 Nm Serrage immédiat en cas de perte du système pneumatique : Adaptés aux tiges de 20 mm à 40 mm de diamètre, les éléments de serrage LOCKED PN absorbent les forces axialement et en rotation. Avec des forces de maintien allant jusqu'à 36 000 N, ils atteignent ou dépassent les niveaux des pinces hydrauliques. Les coûts du système sont toutefois inférieurs En plus du serrage dans les deux sens de mouvement, le LOCKED-PN surprend également par sa conception compacte. Ils nécessitent moins d'espace d'installation et permettent des longueurs de tige courtes. De nombreux utilisateurs apprécient le système modulaire. Il permet d'empiler plusieurs segments afin d'obtenir la force de serrage nécessaire pour chaque application. Les domaines d'application de la famille de produits ACE LOCKED PN sont la construction mécanique et les machines-outils. Couple de maintien 15 Nm à 720 Nm Diamètre de la tige Ø 20 mm à Ø 40 mm Cycles de serrage 1.000.000 Montage dans n'importe quelle position Matériau Corps extérieur : acier à outils Fluide pneumatique : air sec et filtré Plage de température de fonctionnement de 10 °C à 45 °C Eléments de bridage - LOCKED PN Serrage pneumatique de tiges pour presses hydrauliques A l'aide de presses hydrauliques, des pièces céramiques découpées sont fabriquées pendant la semaine. Pour que les tiges de la plaque d'emboutissage supérieure et inférieure ne s'affaissent pas lorsque la presse est à l'arrêt pendant le week-end ou les vacances et qu'il faut donc...
