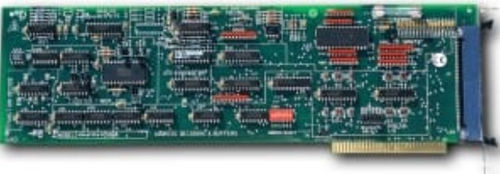

Carte convertisseur analogique / numérique AD8-16

E/S

-16 entrées analogiques asymétriques ou 8 différentielles -Résolution de huit bits -Plus de 16 000 conversions par seconde -Fréquence de balayage et plages de tension programmables -Deux sorties analogiques de 8 bits -Trois compteurs/temporisateurs programmables -Huit entrées numériques -Huit sorties numériques sortie +5V, 1 ampère, avec fusible -Conçu, fabriqué et soutenu aux Etats-Unis Le modèle AD8-16 (autre numéro de pièce ADA-8) est une carte économique, multiplexée, à convertisseur analogique-numérique (A/N) de huit bits et compteur-minuteur pour les ordinateurs à bus ISA. Elle accepte jusqu'à huit entrées analogiques différentielles ou 16 entrées analogiques asymétriques (configurées par cavaliers). L'AD8-16 nécessite un emplacement d'extension de taille normale. Toutes les connexions sont réalisées par un connecteur standard à 50 broches. La sélection de l'adresse d'E/S de base se fait par un commutateur DIP. Les entrées analogiques sont multiplexées, amplifiées, maintenues par un amplificateur d'échantillonnage et de maintien, puis numérisées par un convertisseur A/N de huit bits. Le gain de l'amplificateur est sélectionné par logiciel et peut différer d'un canal à l'autre. Les plages de tension pleine échelle sont de ±128 mV, ±5V, 0-255mV, et 0-10V. Lors du fonctionnement dans les plages bipolaires, la sortie numérique est disponible au format binaire complémentaire à 2 ou décalé. Le signal de fin de conversion peut être utilisé pour interrompre l'ordinateur lorsqu'il est configuré par un cavalier. Vous pouvez choisir parmi les niveaux d'IRQ 2 à 7. La demande d'interruption est automatiquement annulée lorsque les données A/D sont lues. Il y a deux convertisseurs Numérique-Analogique de 8 bits sur cette carte. Les gammes de sortie de ces convertisseurs sont de -10V à +10V et sont destinées à alimenter une charge de 10 kilohms ou plus. Le courant de sortie maximum est de 5 mA.
