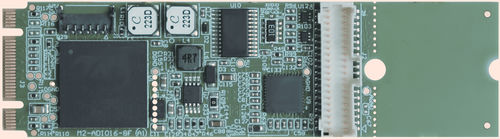

Carte d'E/S analogique M.2-ADIO16-8F

PCI Expressdifférentielles8 canaux

-Carte de taille M.2 2260/2280 "B/M" avec connecteurs d'E/S verrouillables -système complet d'acquisition de données 16 bits 1MSPS -Taux d'échantillonnage soutenus jusqu'à 1MHz -Entrée haute impédance, 8 canaux : 1 MΩ -Gammes de tension d'entrée différentielle de ±0,64V à ±24,576V -Fonctionnalité flexible, configurée par logiciel -8 entrées pseudo-différentielles (unipolaires) ou 4 entrées différentielles -Transferts DMA rapides à partir de 4 kSample FIFO -Quatre sorties analogiques de 16 bits -Gammes de sortie programmables indépendamment : -0V à 5V, 0V à 10V, ±2,5V, ±5V, ±10V -Les sorties sont garanties ±10Ma -le modèle "FDS" permet un flux de formes d'onde DMA+FIFO (8 kéchantillons) synchronisé par le matériel sur un maximum de quatre DACs -16 lignes numériques avec fonctions alternatives, y compris le déclenchement de l'ADC et du DAC -Norme RoHS -Fonctionne dans les slots NVME de vos ordinateurs ! -Disponible en format PCI Express Mini (mPCIe) ! -Conçu, réalisé, soutenu et fabriqué aux États-Unis OPTIONS D'USINE -gammes d'entrée ADC 4-20mA ou 10-50mA -Fonctionnement en température étendue (-40°C à +85°C) Le M.2-ADIO16-8F est une solution idéale pour ajouter des capacités d'E/S analogiques à haut débit à tout ordinateur doté d'un emplacement M.2. La M.2-ADIO16-8F est une carte A/N et D/A de résolution 16 bits avec 16 E/S numériques flexibles, avec 8 entrées analogiques simples ou 4 entrées analogiques différentielles. Chaque canal peut être configuré indépendamment par logiciel pour accepter n'importe quelle plage d'entrée. Seize E/S numériques configurées en 9 "groupes d'E/S" comme entrée ou sortie par groupe. Les bits 0-7 forment un groupe, et les bits 8-15 peuvent être configurés individuellement pour le mode entrée/sortie. Les entrées numériques mettent en œuvre diverses "fonctions alternatives", notamment le déclenchement externe de l'ADC ou du DAC.
