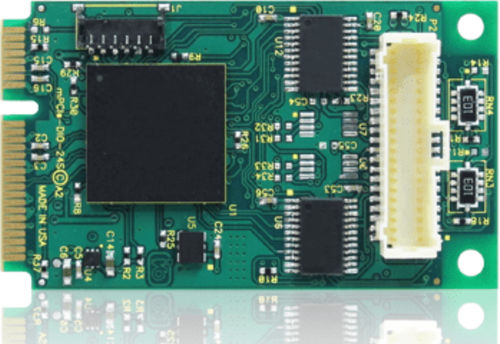

Carte d'E/S numérique mPCIe-DIO-24A

TTLMini PCI ExpressFPGA

-Avec des fonctions d'intégration numérique ! -Sorties avec génération d'impulsions/de train, de PWM, de fréquence et de quadrature, entrées avec filtrage numérique et mesure flexible de la durée d'impulsion, de la fréquence et du comptage d'événements, génération d'IRQ et plus encore. -Mini carte PCI Express (mPCIe) de type F1, avec connecteurs d'E/S à verrouillage -24 lignes d'E/S numériques LVTTL à courant élevé (source/sink 24ma) -Détection de changement d'état (COS) Génération d'IRQ -résistances pull-up 10k ohm -Ports de quatre et huit bits pouvant être sélectionnés indépendamment par logiciel pour être utilisés comme entrées ou sorties -Tous les signaux sont acheminés vers un connecteur D-Sub mâle à 37 broches, montable sur panneau en option -Norme RoHS -Disponible dès maintenant en format M.2 ! -Conçu, fabriqué et soutenu aux États-Unis OPTIONS D'USINE -Température de fonctionnement industriel (-40°C à +85°C) -Signalisation TTL avec VCCIO fourni par l'utilisateur (5V) La mPCIe-DIO-24A est une mini-carte PCI Express (mPCIe) de type F1 et un ensemble de câbles optionnels (connecteur mâle D-Sub 37 broches) conçus pour être facilement montés sur panneau dans tout environnement d'application. Elle utilise le bus PCI Express à haut débit pour transférer des données numériques vers et depuis la carte. Les E/S numériques sont compatibles avec les puces 8255 PPI, ce qui facilite leur programmation. Cela permet également une migration simple et sans problème à partir d'autres cartes d'E/S numériques ACCES PCI et PCI Express, mais aussi des fonctionnalités avancées permises par la logique FPGA embarquée.
