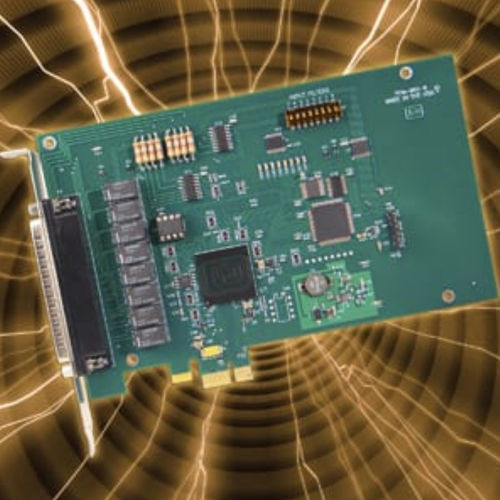

Carte d'E/S numérique PCIe-IIRO-8

PCI Expressavec sortie relais

-Huit entrées numériques non polarisées et isolées optiquement -Filtres commutables sur les entrées pour les environnements électriquement bruyants -Huit sorties de relais électromécaniques -Isolation optique canal à canal et canal à la terre -Peut détecter un changement d'état de l'entrée et activer l'interruption -Détection automatique sous Windows -Conçu, fabriqué et soutenu aux États-Unis OPTIONS D'USINE -Fonctionnement à température étendue (-40° à +85°C) -Version conforme à la directive RoHS Carte E/S relais isolés PCI Express Ce produit est une carte d'entrée numérique et de sortie relais isolée PCIe x1 lane avec des capacités de détection de changement d'état (COS). Les entrées isolées peuvent être alimentées par du courant alternatif ou continu et ne sont pas sensibles à la polarité. Les signaux d'entrée sont redressés par un pont de diodes et appliqués aux entrées des opto-isolateurs. Une résistance de 470 ohms en série permet de limiter le courant. Les sorties standard des transmetteurs de contrôle 12/24 AC peuvent être acceptées ainsi que les tensions DC. La plage de tension d'entrée est de 5V à 24V (rms). Pour étendre la plage de tension d'entrée, vous pouvez connecter des résistances externes en série. Les sorties de relais électromécaniques du PCIe-IIRO-8 sont composées de cinq sorties SPDT de forme C et de trois SPST de forme A (normalement ouvertes). Les relais sont tous désexcités à la mise sous tension. Les données envoyées aux relais sont verrouillées. La carte mesure 6,6 pouces de long et 4,2 pouces de haut en position assise. Les connexions du câblage d'E/S pour cette carte se font via un connecteur mâle D-sub à 37 broches. Un câble ruban peut être utilisé pour connecter cette carte aux panneaux de terminaison.
