Module d'acquisition de données de tension RDAG12-8(H)
de puissanceboxà E/S numérique

module d'acquisition de données de tension
module d'acquisition de données de tension
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Grandeur physique
de tension, de puissance
Montage
box
Autres caractéristiques
à E/S numérique, à sortie analogique, de terrain

Description

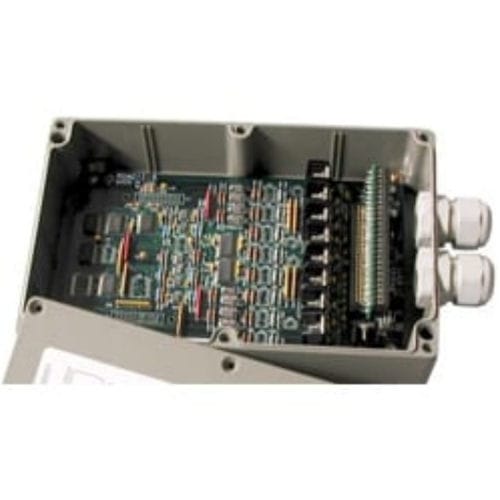

-Unités de sortie analogique et d'E/S numériques intelligentes à distance avec interface série RS-485 opto-isolée vers l'ordinateur hôte -Huit sorties analogiques 12 bits en courant (4-20mA) et en tension -Plages de tension sélectionnables par logiciel : 0-5V, 0-10V, ±5V -Sept bits d'E/S numériques configurés sur une base bit par bit comme entrées ou sorties à courant élevé. -Connexions sur le terrain réalisées via des bornes à vis amovibles à 50 broches. -Microcontrôleur 16 bits intégré compatible 8031 avec 32K SRAM et EEPROM -Circuit Watchdog pour réinitialisation à la mise sous tension et en cas de défaillance du microprocesseur -Boîtier métallique de protection en T pour le modèle haute puissance (RDAG12-8H) -Boîtier de protection NEMA4 pour les environnements atmosphériques et marins difficiles (RDAG12-8 uniquement) -Le modèle haute puissance peut piloter des charges allant jusqu'à 250 mA par canal -Conçu, fabriqué et soutenu aux États-Unis Ces unités contiennent chacune huit convertisseurs numériques-analogiques (CNA) 12 bits indépendants et des amplificateurs pour les sorties de tension et la conversion tension-courant. Les DACs peuvent être mis à jour en mode canal par canal ou simultanément. Il y a huit canaux de sortie de tension et huit canaux correspondants de sortie de courant 4-20mA. Les plages de tension de sortie sont sélectionnables par logiciel. L'étalonnage est effectué par logiciel. Les constantes d'étalonnage d'usine sont stockées dans la mémoire EEPROM et peuvent être mises à jour en déconnectant le câblage E/S et en entrant en mode d'étalonnage logiciel. Les unités ont des gammes de tension analogique de 0-5V, 0-10V, et ±5V, toutes jusqu'à 10mA. Le modèle RDAG12-8 est emballé dans un boîtier conforme à la norme NEMA4.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de ACCES I/O Products, Inc.
