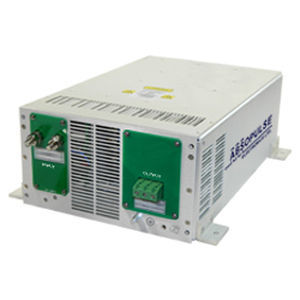

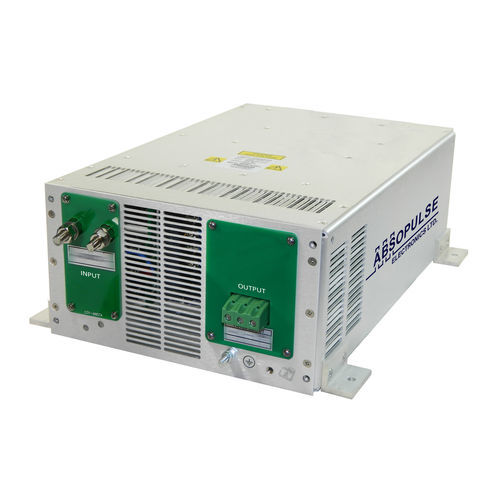

Convertisseur DC/DC élévateur LTH 1K5-12/48-3U4

monté sur châssis3Upour équipement de télécommunications

Vue d'ensemble du produit
Le LTH 1K5-12/48-3U4 est un convertisseur DC-DC élévateur (step-up) qui convertit une entrée 12Vdc (plage d'utilisation 10,5–16V) en une sortie stabilisée et régulée de 48Vdc à 30A. L'unité est conçue pour des charges de 1500W et deux unités ou plus peuvent être connectées en parallèle pour augmenter la puissance de sortie. Il convient à un large éventail d'applications industrielles 12Vdc vers 48Vdc, notamment les systèmes automobiles (élévation de la batterie 12V vers systèmes auxiliaires 48V), les systèmes solaires et les télécommunications.

Conception et redondance
Le convertisseur est constitué de quatre modules internes LTH 65F connectés en parallèle via des diodes de redondance. Cette construction modulaire offre une redondance intégrée : la défaillance d'un module interne entraîne seulement une baisse d'environ 25 % de la puissance de sortie tout en maintenant l'unité opérationnelle. Le design utilise un faible nombre de composants, des composants à fiabilité éprouvée et une large marge de conception pour contribuer à une longue durée de vie en service.

Protection, CEM et sécurité
Les protections électroniques complètes incluent une isolation entrée/sortie de 1500Vdc, une limitation du courant d'appel, une protection contre l'inversion de polarité, une limitation du courant de sortie et une protection contre les courts-circuits. Le filtrage d'entrée et de sortie contribue à une faible ondulation et un faible bruit de sortie. L'entrée satisfait aux exigences EN55032 Classe A avec de larges marges ; la Classe B est disponible en option. Le convertisseur est conçu pour être conforme à la norme EN62368-1 et aux normes de sécurité équivalentes. Un revêtement conformal protège contre l'humidité et les contaminants en suspension.

Refroidissement, environnement et mécanique
Le refroidissement est assuré par des ventilateurs intégrés de haute qualité permettant une exploitation sur une plage de -20°C à +50°C aux spécifications complètes sans réduction de puissance. Des plages de température plus larges sont disponibles sur demande. Le châssis est construit de manière robuste (132 x 244 x 381 mm) pour résister à des niveaux élevés de chocs et de vibrations selon IEC 61373 Cat 1 A & B.

Spécifications clés

• Entrée : 12Vdc (plage d'utilisation 10,5–16V) ou sur mesure
• Sortie : 48Vdc ±0,5V / 30A, ou sur mesure
• 15000W puissance de sortie continue
• Deux unités ou plus peuvent être connectées en parallèle pour augmenter la puissance de sortie
• Sortie régulée
• Construction modulaire offrant une redondance intégrée
• Refroidissement : ventilateurs intégrés de haute qualité
• Plage de température de fonctionnement : -20°C à +50°C pour spécification complète (sans réduction)
• CEM : EN55032 Classe A (Classe B en option)
• Conçu pour conformité à EN62368-1 et aux normes de sécurité équivalentes
• Revêtement conformal pour protection contre l'humidité et les contaminants en suspension
• 80 % d'efficacité en charge maximale
• Protections électroniques complètes
• Montage châssis 3U4 : 132 x 244 x 381 mm (3U) dimensions hors bornes et supports de fixation

Caractéristiques / spécifications techniques

• Modèle : LTH 1K5-12/48-3U4
• Tension d'entrée : 12Vdc nominal (plage d'utilisation 10,5–16Vdc)
• Tension de sortie : 48Vdc régulée (±0,5V spécifié)
• Courant de sortie : 30A nominal
• Puissance de sortie prévue : 1500W (texte du document) ; la liste des spécifications clés indique 15000W en continu (tel qu'indiqué sur la page)
• Fonctionnement parallèle : deux unités ou plus autorisées pour augmenter la puissance
• Construction interne : quatre modules LTH 65F en parallèle via des diodes de redondance
• Comportement de redondance : la défaillance d'un module unique entraîne une réduction d'environ 25 % de la sortie tout en restant opérationnel
• Isolation : 1500Vdc entrée/sortie
• Protections : limitation du courant d'appel, protection contre inversion de polarité, limitation du courant de sortie, protection contre les courts-circuits
• CEM : l'entrée satisfait EN55032 Classe A (Classe B en option)
• Normes de sécurité : conçu pour conformité à EN62368-1 et équivalents
• Efficacité : ~80 % en charge maximale
• Refroidissement : ventilateurs intégrés (air forcé)
• Température de fonctionnement : -20°C à +50°C pour spécification complète (sans réduction)
• Mécanique : châssis 3U4 132 x 244 x 381 mm (dimensions hors bornes et supports)
• Protection environnementale : revêtement conformal contre l'humidité et les contaminants en suspension
• Chocs & vibrations : châssis robuste selon IEC 61373 Cat 1 A & B
