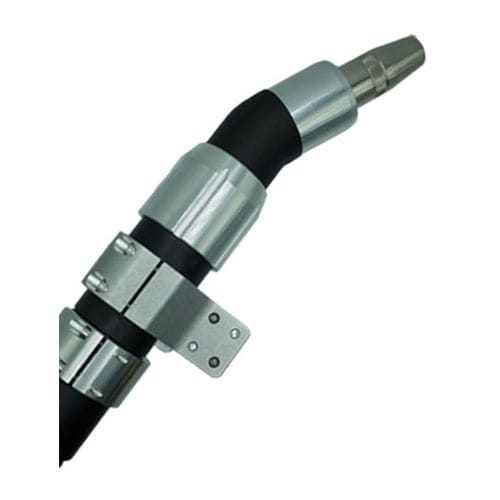

Torche de soudage MIG xFUME® ABIROB® AF500

refroidie par airM6M8

Présentation du produit
Le xFUME® ABIROB® AF500 est une torche d'extraction de fumées MIG robotisée, refroidie par air, conçue pour capter les fumées à la source tout en permettant l'accès aux assemblages de soudure confinés grâce à une buse de profil mince. Elle s'intègre aux principales plateformes cobot et s'associe aux extracteurs xFUME® pour une extraction efficace et compacte.

Caractéristiques et avantages

• Profil de buse mince pour accéder aux soudures en espaces restreints
• Capture à la source avec la technologie d'extraction xFUME® pour réduire les fumées ambiantes
• Packages préconfigurés pour cobots UR5e, UR10e, UR16e et Fanuc CRX-10
• Configurations de cou de cygne 180° et 22° disponibles ; le cou de cygne à changement rapide minimise les temps d'arrêt

Points clés

• Conception de cou à profil mince — optimise la maniabilité et la portée dans les zones de soudage confinées
• Technologie d'extraction xFUME® — la capture à la source réduit le besoin d'énormes capots ou d'enceintes locales
• Options de montage torche EasyTeach ou FreeDrive — facilite la programmation des points de soudure et l'intégration avec les systèmes cobot

Pièces de rechange & informations de commande (extrait)
Section | Article : Numéro de pièce
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

Buses et embouts - AF500 :
Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

Gaines - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

Supports de torche - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
Support torche fixe : n/a

Documentation produit (sélection)

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

Spécifications techniques

• Nom du modèle : xFUME® ABIROB® AF500
• Type : Torche d'extraction de fumées MIG robotisée, refroidie par air
• Capture des fumées : Technologie de capture à la source xFUME®
• Configurations du cou / swanneck : 180°, 22° (45° mentionné ; disponibilité non spécifiée)
• Profil de buse : buse à profil mince pour accès aux espaces étroits
• Compatibilité robot / cobot : packages disponibles pour UR5e, UR10e, UR16e, Fanuc CRX-10
• Options de montage : EasyTeach ou FreeDrive (numéros de pièces : 780.0926, 780.0927)
• Composants frontaux : porte-embouts (M8 / M6), cache fumée, tubes d'extraction (numéros listés ci‑dessus)
• Types & tailles d'embouts : options coniques et bottleform en 1/2", 9/16", 5/8" avec différentes saillies/encastrements (numéros listés ci‑dessus)
• Options de gaines & longueurs : gaines acier, combi, C-TFE (17 ft ; numéros listés ci‑dessus)
• Refroidissement : air-cooled
• Swanneck à changement rapide : réduit les temps d'arrêt et la maintenance
