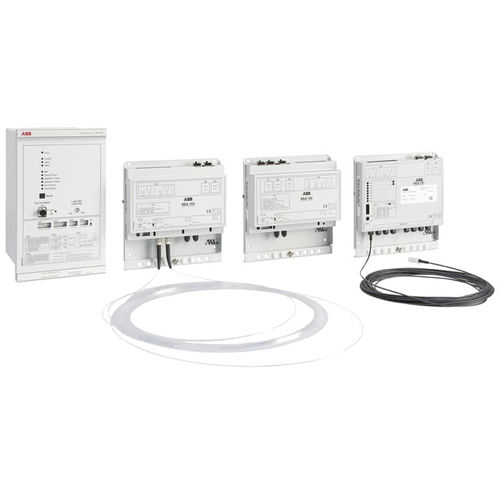

Système de protection contre les arcs électriques REA 101

REA 101, le module principal du système de protection contre les défauts d'arc REA, fonctionne comme un dispositif autonome ou en combinaison avec d'autres modules REA 101 et avec des modules d'extension de type REA 103, REA 105 ou REA 107. Portée - Dispositif fiable et rapide d'atténuation des défauts d'arc pour les appareillages de commutation basse tension ou moyenne tension isolés par air - Avantages du produit - Permet une protection redondante, instantanée et à sécurité intégrée contre les défauts d'arc - Minimise les dommages matériels, augmente la sécurité du personnel d'exploitation et permet un rétablissement de l'alimentation en douceur - Protection fiable et rapide contre les défauts d'arc basée sur la détection optique d'éclair d'arc (AFD) avec capteur de lumière à fibre optique - Un fonctionnement sans nuisance peut être assuré grâce à des critères secondaires : Détection simultanée de surintensité triphasée ou de surintensité biphasée et neutre avec des seuils réglables - Le système d'autosurveillance surveille en permanence les tensions de fonctionnement, les capteurs à boucle à fibre optique utilisés pour la détection d'éclair d'arc, l'intégrité du câblage entre le module principal et les modules d'extension, et les liaisons de signaux à fibre optique entre les modules principaux - Caractéristiques du produit - Prend en charge un capteur à fibre optique de type boucle ou radial, ou un capteur ponctuel de type lentille pour la détection des arcs électriques - Trois entrées de mesure de courant à faible charge pour la connexion de TC de noyau de protection - Deux sorties IGBT à grande vitesse pour un déclenchement direct du disjoncteur en moins de 1 ms - Prise en charge de l'extension du système à grande échelle grâce à deux liaisons par fibre optique pour le transfert rapide des signaux de lumière, de surintensité ou de déclenchement entre les modules principaux REA 101, même sur de longues distances (jusqu'à 2 km) - Jusqu'à 10 unités d'extension peuvent être connectées à chaque unité principale REA 101 -
