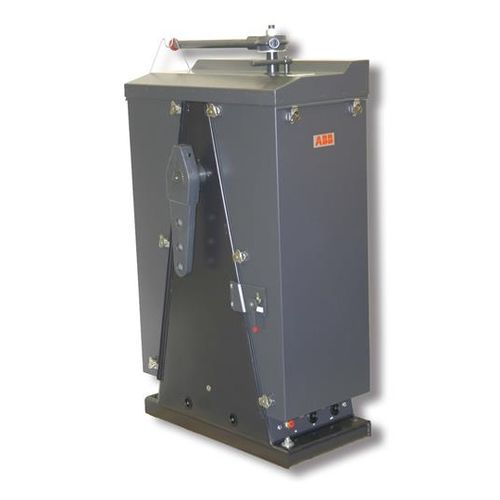

Actionneur rotatif UP series
électriquepneumatiqueà piston

actionneur rotatif
actionneur rotatif
actionneur rotatif
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
rotatif
Type
électrique, pneumatique
Technologie
à piston, à palettes
Configuration
double effet
Indice de protection
IP66
Applications
pour turbine
Course

Max: 1 159 nm

Min: 81 nm

Couple

Max: 7 326 Nm (5 403,38 ft.lb)

Min: 40 Nm (29,5 ft.lb)

Pression

Max: 100 psi

Min: 40 psi

Température ambiante

Max: 85 °C (185 °F)

Min: 0 °C (32 °F)

Description

Les actionneurs rotatifs universels pneumatiques de type UP régulent les clapets, les aubes d'entrée de ventilateur, les vannes à levier, les régulateurs de turbine, les entraînements par fluide et autres éléments de contrôle final Les signaux de commande fournissent une puissance de commande modulante ou tout ou rien à des dispositifs de position par l'intermédiaire d'une liaison mécanique ou par couplage direct. Les actionneurs de type UP1 et UP2 comprennent une unité de puissance à palettes rotatives à double effet. Les actionneurs de type UP3, UP4, UP5, UP6 et UP7 comprennent un cylindre à double effet avec un mécanisme de conversion de mouvement pour convertir le mouvement linéaire en mouvement rotatif Sept tailles d'actionneurs sont disponibles dans des valeurs nominales allant de 122 à 7320 Newton-mètre (90 à 5400 pieds-livres). 12745 Newton-mètre (9400 pieds-livres) avec solution maître-esclave. La conception du boîtier permet une installation pratique et une connexion au dispositif entraîné par des composants de liaison standard. Des options sont disponibles pour une sécurité intégrée ou une défaillance en cas de perte de l'entrée de commande et de l'alimentation en air. Utilisation dans des températures ambiantes allant jusqu'à 85 ºC (185 ºF) selon l'entrée de commande. Réglage facile grâce à l'utilisation des caractéristiques standard du positionneur : relation linéaire, carrée et racine carrée ou caractéristiques personnalisées. Gamme complète d'options de signaux de commande avec les positionneurs conventionnels AV ou les positionneurs numériques EDP300 et TZIDC avec communications HART©. Fonction Auto / Manuel avec transfert rapide et souple pour la commande manuelle. Options de boîtier IP66 (NEMA 4X), transmetteur de position pneumatique ou électrique, interrupteurs d'alarme/de course, option de verrouillage en cas de panne d'air et boîtiers chauffants disponibles.

---
