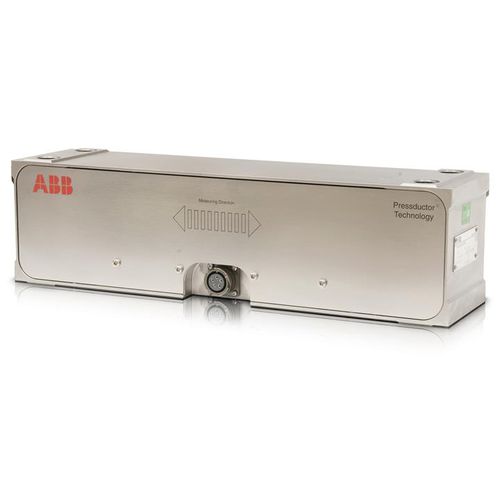

Capteur de force en traction PFTL201 series

type poutre

Dans de nombreux procédés de fabrication de bandes, la tension de la bande produit intrinsèquement une composante de force horizontale sur un rouleau... ou, par conception, il est possible de faire en sorte qu'il en soit ainsi. L'utilisation de cette composante de force horizontale pour mesurer la tension de la bande peut être très avantageuse. Le capteur peut être dimensionné pour mesurer uniquement la tension de la bande, sans tenir compte de la tare du rouleau. Il en résulte une précision de mesure optimisée. Un autre avantage est que le capteur horizontal unique d'ABB - spécialement conçu pour mesurer cette composante de force - offre des niveaux de rigidité et des tolérances de surcharge dans toutes les directions de force qui sont considérablement plus élevés que ce que l'on peut obtenir avec des capteurs verticaux. Le premier capteur Pressductor a été développé à Västerås, en Suède, au début des années 1950 et breveté en 1954. La technologie Pressductor® bien connue d'ABB est un principe de mesure basé sur l'effet magnétoélastique - les propriétés magnétiques d'un matériau sont influencées par la force mécanique qui lui est appliquée. Lorsqu'il est exposé à une force mécanique, le transducteur Pressductor d'ABB produit des signaux de mesure en raison des changements dans les champs magnétiques. (Comme ces signaux ne dépendent pas d'un mouvement ou d'une déformation physique, les capteurs de pesage combinent la sensibilité avec une tolérance extraordinaire aux surcharges et pratiquement aucune limite intégrée au nombre de cycles de charge.
