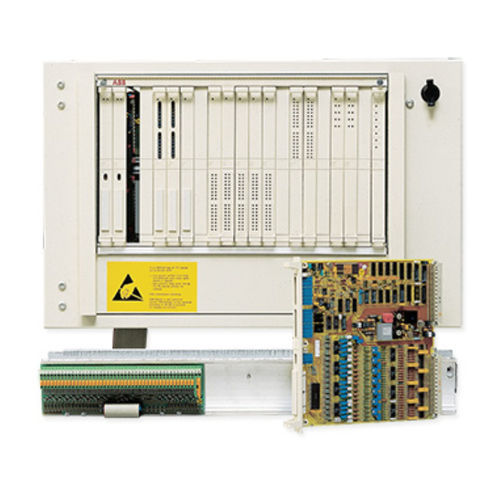

Système d’entrées/sorties analogique S100

HARTmultivoiesde sécurité

ABB S100 I/O for Advant Master DCS, un système d'E/S en rack pour Advant Controller 410 et Advant Controller 450. Le système d'E/S S100 est disponible pour la série Advant Controller 400. Le système d'E/S directes S100 se compose de modules d'E/S de 4 à 32 canaux, selon le type, qui sont placés dans les sous-bâtis d'E/S. Le système d'E/S S100 se compose d'un ou plusieurs racks d'E/S avec plusieurs cartes d'E/S, unités de connexion et câbles couvrant une grande variété d'applications et de besoins spécifiques. Les cartes d'E/S sont divisées en groupes, en fonction de leur fonction. Dans chaque groupe, il existe plusieurs cartes d'E/S dont la fonctionnalité et la complexité diffèrent. L'Advant Controller 410 comprend un rack d'E/S S100 intégré, tandis que l'Advant Controller 450 interface jusqu'à cinq sous-racks d'E/S S100 par le biais d'un module d'interface et de câbles uniques ou redondants. Les modems optiques permettent de localiser à distance les sous-racks d'E/S S100. Des variantes sont également disponibles pour l'intégration de modules de sécurité intrinsèque ainsi que de multiplexeurs HART. ABB maximise l'investissement de votre système et fournit une voie d'évolution pour votre DCS ABB. Pour ce faire, elle conçoit des systèmes de contrôle en vue d'une évolution continue et propose des offres de services qui prolongent le cycle de vie et améliorent la disponibilité et les performances des systèmes du portefeuille ABB et au-delà. La gamme de modules d'E/S S100 est complète et comprend des entrées et des sorties binaires et analogiques d'usage général ainsi que des interfaces spéciales pour des tâches particulières. Les E/S S100 sont connectées au contrôleur via un câble d'extension de bus (longueur maximale de 12 m). L'extension de bus optique disponible, permet de distribuer les E/S jusqu'à 500 m (1640 ft).
