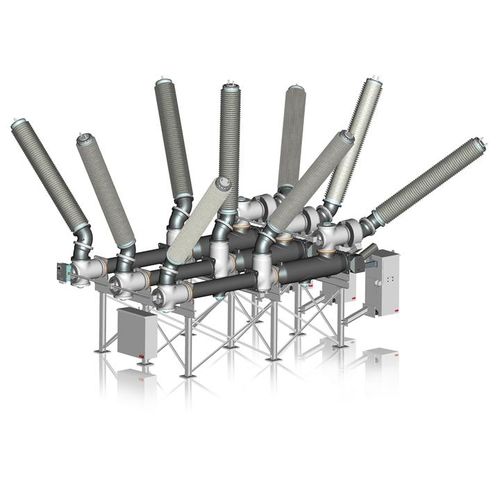

Appareillage de commutation hybride PASS M0S
primairehaute tensionmonophasé

appareillage de commutation hybride
appareillage de commutation hybride
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
primaire
Spécification électrique
haute tension, monophasé
Construction
compact, isolé à l'air, isolé au gaz, hybride
Applications
pour disjoncteur, pour distribution électrique
Courant primaire

5 000 A

VAC

420 kV

Description

Appareillage compact assemblé et testé à haute tension en usine, pour une mise sous tension rapide en 24 heures PASS M0S fait partie de la famille innovante d'appareillage hybride haute tension PASS (Plug and Switch System). Le PASS regroupe en un seul module toutes les fonctions d'une baie d'appareillage complète. La conception hybride utilise des barres omnibus traditionnelles isolées par air pour se connecter aux autres équipements du poste tout en enfermant les fonctions suivantes de la baie dans un boîtier monophasé isolé par gaz : - Disjoncteur - Sectionneurs et interrupteurs de mise à la terre combinés - Transformateurs de tension et capteurs de tension - Transformateurs de courant - Option de motorisation - Option rapide de mise à la terre - Option de branchement des câbles Les modules PASS sont entièrement assemblés et testés en usine, prêts pour une installation et une mise sous tension rapides. Cet objectif est atteint grâce à un outil simple, sûr et efficace permettant d'effectuer la rotation des bagues du service à la position transportable, grâce à une interface d'étanchéité robuste capable d'assurer l'étanchéité pendant et après les rotations. Le PASS M0S est disponible dans de nombreuses configurations, notamment un simple jeu de barres, un double jeu de barres, un double disjoncteur, et diverses autres configurations personnalisées sont possibles. Demandes - Intégration des énergies renouvelables dans le réseau électrique - Connexions minières à distance - Postes mobiles ou montés sur patins - Extension de sous-stations ou remplacement de baies

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.
