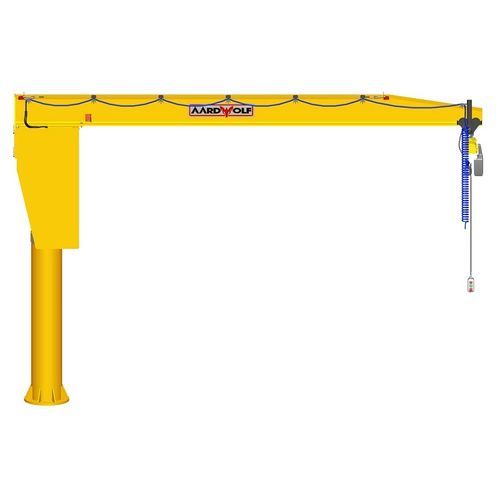

Potence sur colonne AJCPIL

fixé au sol360°avec commande électrique

Général
Grue à flèche pilier monté et posée au sol offrant une rotation complète à 360°. Flèche réalisée en poutre en I d'acier avec chariot à rouleau inférieur usiné logé dans la tête de potence et plaques latérales en acier massif. Le chariot inférieur est monté sur des boulons de tension réglables pour des alignements sur site. Colonne de support en tube d'acier avec plaque de base lourde et goussets de renfort. Possibilité d'intégration d'un élévateur sous vide et d'un palan électrique selon les besoins de manutention.

Fonctionnalités

• Rotation continue 360° pour couverture maximale
• Flèche en poutre I pour résistance à la flexion
• Chariot inférieur usiné avec plaques latérales lourdes pour déplacement fluide du palan
• Montage sur boulons de tension réglables pour réglages sur site
• Butées d'extrémité en caoutchouc pour amortissement sécurisé
• Compatible avec élévateur sous vide et palan électrique

Spécifications
Travée maximale — 7000 mm — 275 5/8"
Charge de service (WLL) — 1000 kg — 2204.6 lbs
Poids net — 1660 kg — 3660 lbs
Poids brut — 1700 kg — 3748 lbs
Dimensions – Mât — L.4000 × l.1020 × H.1140 mm — L.157 1/2" × l.40 1/8" × H.44 7/8"
Dimensions – Tête — L.850 × l.600 × H.1880 mm — L.33 1/2" × l.23 5/8" × H.74"
Dimensions – Flèche — L.7400 × l.420 × H.650 mm — L.291 1/4" × l.16 1/2" × H.25 5/8"

Caractéristiques techniques

• Travée maximale : 7000 mm
• Charge de service (WLL) : 1000 kg
• Poids net : 1660 kg
• Poids brut : 1700 kg
• Dimensions mât : L.4000 × l.1020 × H.1140 mm
• Dimensions tête : L.850 × l.600 × H.1880 mm
• Dimensions flèche : L.7400 × l.420 × H.650 mm
• Flèche en poutre I en acier
• Chariot inférieur usiné avec plaques latérales en acier lourd
• Chariot monté sur boulons de tension réglables pour ajustements sur site
• Colonne de support : tube d'acier avec plaque de base lourde et goussets de renfort
• Intégrable avec élévateur sous vide et palan électrique
