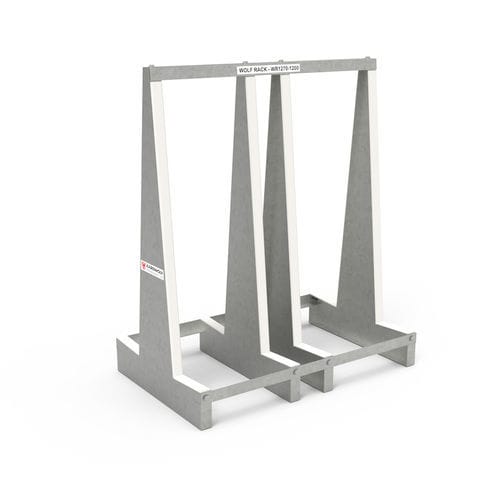

Praticable pour manutention WR1270-1200

de transportpour feuilles de métalde tôles en acier

Général
Le Wolf Rack est un rack de transport à structure en A fabriqué en tôle d'une épaisseur de 2 mm. Les A-frames individuels ont une conception ouverte : leurs parties supérieures comportent des écrous à sertir et sont boulonnées sur une barre de liaison en U avec des boulons auto-alignants. Les barres de charge s'insèrent dans des logements à la base de chaque A-frame et sont fixées par des boulons auto-alignants vissés dans des écrous à sertir solidement fixés à la base. Cela assure une liaison rigide et permet l'assemblage/démontage avec un seul outil par un opérateur sans compétences particulières.

Caractéristiques

• Panneaux A-frame modulaires formés en tôle 2 mm et assemblés entre eux pour constituer les racks de transport.
• Surfaces d'appui inclinées recouvertes de caoutchouc et supports perpendiculaires amortis en caoutchouc pour protéger et maintenir les matériaux chargés.
• Les surfaces d'appui sont positionnées bas dans l'A-frame pour minimiser la hauteur de levage tout en laissant l'espace nécessaire pour les fourches de chariot élévateur et les transpalettes.
• Construction légère et solide ; racks faciles et rapides à assembler et démonter.
• Conception réductible à un volume vide compact par un seul opérateur avec un seul outil.
• Assemblage simple à partir de peu de pièces, ce qui réduit les temps d'assemblage/démontage et la complexité opérationnelle.
• Une fois compactés, les racks sont suffisamment légers pour être manutentionnés dans une camionnette ou sur un camion pour le réexpédition.

Options

• Plots de sécurité amovibles (clip-on) pour maintenir en sécurité de grandes plaques (pierre, verre) contre l'assemblage en A lors des déplacements en usine ou sur chantier.
• Roues et poignées à montage rapide utilisant les mêmes boulons et outils que l'assemblage du châssis.
• Types disponibles : WR1270-1200, WR1270-1600, WR1270-2000 et modèles pocket WRP1270-1200, WRP1270-1600, WRP1270-2000.

Spécifications (tableau)
WR1270-1200
Métrique / Impérial
Capacité utile (WLL) : 1000 kg / 2204 lb
Largeur de chaque côté : 230 mm / 9"
Poids : 48 kg / 106 lb
Dimensions : L.1200 x L.750 x H.1625 mm / L.47.2" x L.29.5" x H.64"

WR1270-1600
Métrique / Impérial
Capacité utile (WLL) : 1000 kg / 2204 lb
Largeur de chaque côté : 230 mm / 9"
Poids : 65 kg / 143 lb
Dimensions : L.1600 x L.750 x H.1625 mm / L.63" x L.29.5" x H.64"

WR1270-2000
Métrique / Impérial
Capacité utile (WLL) : 1200 kg / 2645 lb
Largeur de chaque côté : 230 mm / 9"
Poids : 75 kg / 165 lb
Dimensions : L.2000 x L.750 x H.1625 mm / L.78.7" x L.29.5" x H.64"

Statut du brevet
Brevets en instance

Spécifications techniques

• Modèle WR1270-1200 — Capacité utile 1000 kg; largeur côté 230 mm; poids 48 kg; dimensions L1200 x W750 x H1625 mm.
• Modèle WR1270-1600 — Capacité utile 1000 kg; largeur côté 230 mm; poids 65 kg; dimensions L1600 x W750 x H1625 mm.
• Modèle WR1270-2000 — Capacité utile 1200 kg; largeur côté 230 mm; poids 75 kg; dimensions L2000 x W750 x H1625 mm.
• Construction : panneaux A-frame modulaires en tôle 2 mm avec écrous à sertir, barre de liaison en U et boulons auto-alignants ; surfaces d'appui recouvertes de caoutchouc et supports perpendiculaires amortis.
• Assemblage : conçu pour un montage/démontage rapide avec un seul outil ; compactable pour un transport et une manutention efficaces.
• Options : plots de sécurité clip-on; roues et poignées à montage rapide; variantes de taille dont modèles pocket.
