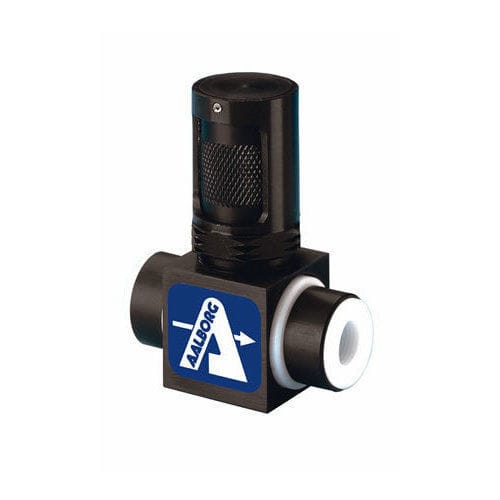

Vanne à pointeau VT

manuelleà régulation de débitdoseuse

Résumé du produit
Les vannes doseuses MVT sont fabriquées avec des éléments en PTFE au contact du fluide (corps et joint torique) et une tige de vanne en PEEK. Les pièces externes non en contact avec le fluide sont en aluminium anodisé. Les vannes sont proposées en trois plages de débit qui se chevauchent. Une poignée de sécurité limite le couple et facilite le réglage fin. Les vannes MVT conviennent pour la régulation de gaz et liquides corrosifs en service sous pression ou en vide non critique et assurent une étanchéité en fermeture.

Caractéristiques de conception

• Matériaux en contact avec le fluide : PTFE (corps et joint)
• Tige de vanne : PEEK
• Coque métallique rigide et poignée en aluminium anodisé
• Poignée de sécurité empêchant le serrage excessif et permettant un réglage fin
• Huit tours pour pleine ouverture (tige non montante)
• Orifice : 0,125 in (3,175 mm)
• Capacité : jusqu'à 30 SLPM (air) ou 1,8 LPM (eau)

Spécifications
Pression maximale de service : 75 psig (517 kPa)
Température maximale de service : 150°F (65°C)
Tige de vanne : huit tours jusqu'à pleine ouverture, type non remontant
Matériaux en contact avec le fluide : PTFE (corps et joint) ; PEEK (tige de vanne)
Matériaux non en contact avec le fluide : coquille et poignée en aluminium (anodisé noir)
Taille de l'orifice : 0,125 pouce (3,175 mm)

Applications

• Dosage et réglage fin de débits de gaz et liquides corrosifs
• Utilisation en service sous pression et en systèmes sous vide non critiques
• Fermeture étanche (bubble‑tight) pour isolation sans fuite
• Laboratoires, prélèvement de process et systèmes de manutention chimique
