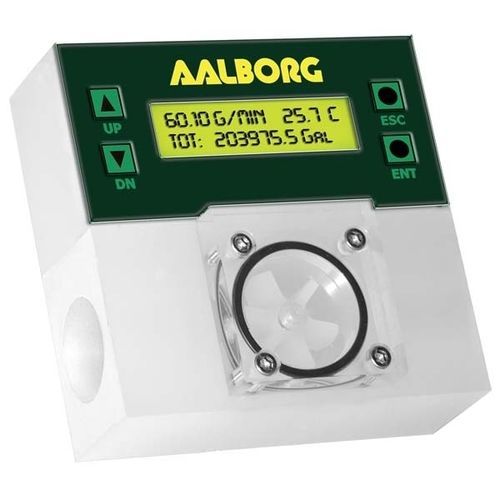

Débitmètre à rotor PWE

pour liquidesen plastiquenumérique

PWE compteur à roue à aubes pour la mesure du débit de liquide. Caractéristiques de conception oSupporte jusqu'à 23 unités d'ingénierie (dont une définie par l'utilisateur) oDeux totalisateurs programmables (principal et pilote) indiquent le volume total de liquide oLimites d'alarme programmables de débit élevé et faible avec intervalle de retard préréglé oLimites d'alarme programmables de température haute et basse avec intervalle de retard préréglé (facultatif) oDeux ensembles de sorties optiquement isolées programmables par l'utilisateur o Sorties analogiques de débit et de température sélectionnables (via des cavaliers) 0-5 Vdc ou 4-20mA (en option) oFlow Sortie d'impulsion (3,3Vdc CIMOS) oInterface numérique (RS-232 ou RS-485) oCapacité de multipoint jusqu'à 256 unités (option RS-485) oAuto-diagnostic étendu avec indication LCD (facultatif) clavier oLocal et écran LCD 2x16 caractères avec rétro-éclairage réglable (optionnel) oBoîtier étanche aux intempéries selon les normes IP65 oLogiciel gratuit de configuration et d'étalonnage AALBORG (RS-232/RS-485) Principes de fonctionnement Le liquide qui circule dans l'appareil fait tourner la roue à aubes. Lorsque les aimants intégrés dans la roue à aubes tournent devant le capteur, des impulsions électriques sont produites dont la fréquence est proportionnelle au débit. Le nombre d'impulsions par intervalle de temps souhaité et le facteur K (nombre d'impulsions/gallon) permettent de calculer le débit et le volume traversant l'appareil. L'unité centrale et les circuits de conditionnement du signal embarqués effectuent un calcul précis du débit et du total, une communication numérique et fournissent des signaux de sortie analogiques de 0-5 Vdc ou de 4-20 mA. La mémoire non volatile stocke toutes les variables spécifiques au matériel et ser programmables, y compris le tableau de linéarisation des flux.
