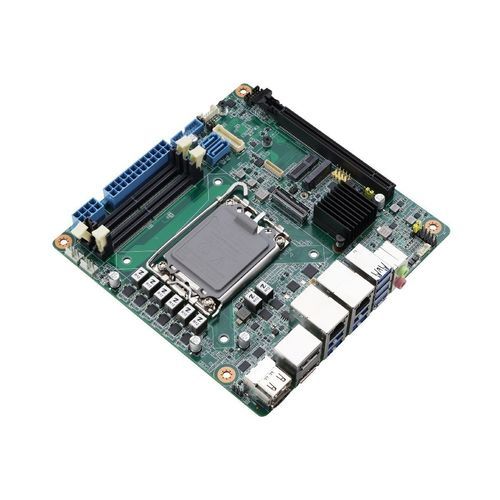

Carte mère mini-ITX MIX-Q870A1

Intel® Core™ UltraIntel® Q870DDR5 SDRAM

Présentation
Complétant la gamme de cartes mères industrielles AAEON, la MIX-Q870A1 est une carte Mini-ITX conçue pour des applications embarquées et industrielles compacts et performantes. Elle prend en charge jusqu'aux processeurs Intel® Core™ Ultra 200S Series (65W) et offre jusqu'à 36 TOPS de performances AI intégrées en combinant le GPU Xe LPG d'Arrow Lake et un NPU intégré. La plateforme est compatible avec les principaux frameworks AI et propose de nombreuses options d'extension modulaires.

Caractéristiques clés

• Intel® Core™ Ultra 200S Series Processors
• DDR5, 6400MHz, Max 96GB
• PCIe Gen 5 x16 (1 slot)
• M.2 E-Key x1 + M.2 M-Key x2
• USB 3.2 Gen 2 x10
• SATA 6Gb/s x2
• HDMI 2.0 x2, DP 1.4 x2
• 1GbE LAN x1 + 2.5GbE LAN x1
• Alimentation ATX

Fonctionnalités détaillées

• Support CPU et AI : Prend en charge les processeurs Intel® Core™ Ultra 200S Series jusqu'à 65W sur socket LGA 1851 (Arrow Lake-S). Performances AI intégrées jusqu'à 36 TOPS via Xe LPG et NPU intégré. Compatible avec OpenVINO™, WindowsML, DirectML et ONNX Runtime pour l'inférence accélérée.
• PCIe et extension : Un emplacement PCIe Gen 5 x16 (16 voies) avec cavalier de bifurcation pour répartir les voies et accueillir des modules supplémentaires (NVMe SSD, cartes réseau, frame grabbers, cartes fieldbus), permettant une expansion modulaire même avec une carte GPU installée.
• Stockage : Options de stockage flexibles comprenant un M.2 2280 M-Key (PCIe quatre voies pour NVMe ou accélérateur AI), un M.2 2242 M-Key (SATA) et deux ports SATA 6Gb/s. Le support Intel® RST permet la configuration RAID 0/1 sur les disques SATA pour une meilleure redondance.
• Affichage et E/S : Jusqu'à quatre affichages indépendants via deux sorties HDMI 2.0 et deux DisplayPort 1.4 ; connecteur 40 broches LVDS/eDP pour dalles embarquées. L'E/S arrière dispose de huit ports USB 3.2 Gen 2 et de headers internes pour ports USB 3.2 Gen 1 supplémentaires.
• Réseau et headers : Interfaces Ethernet doubles (2.5GbE + 1GbE). Comprend un header d'E/S numérique programmable 8 bits et un header USB supportant deux ports USB 3.2 Gen 1 supplémentaires pour l'I/O personnalisée.

Caractéristiques techniques

• Modèle : MIX-Q870A1
• Format : Mini-ITX
• Support CPU : Intel® Core™ Ultra 200S Series (LGA 1851), jusqu'à 65W
• Performance AI intégrée : Jusqu'à 36 TOPS (NPU intégré + Xe LPG)
• Mémoire : DDR5, jusqu'à 6400MHz, 96GB max
• PCIe : PCIe Gen 5 x16 (16 voies) avec cavalier de bifurcation
• Emplacements M.2 : M.2 E-Key x1, M.2 M-Key x2 (incluant M.2 2280 M-Key pour NVMe et M.2 2242 M-Key pour SATA)
• SATA : SATA 6Gb/s x2, prise en charge Intel® RST RAID 0/1
• USB : USB 3.2 Gen 2 x10 sur l'E/S arrière ; header USB interne supportant deux ports USB 3.2 Gen 1
• Sorties vidéo : HDMI 2.0 x2, DisplayPort 1.4 x2, connecteur 40 broches LVDS/eDP
• Ethernet : 1 x 1GbE LAN, 1 x 2.5GbE LAN
• Alimentation : alimentation ATX
• E/S internes : header d'E/S numérique programmable 8 bits
• Type de socket : LGA 1851
• Support frameworks AI : OpenVINO™, WindowsML, DirectML, ONNX Runtime
