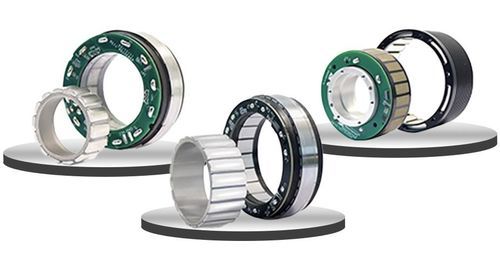

Moteur brushless FL24 V48 Và rotor extérieur
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- brushless
- Voltage
- 24 V, 48 V
- Construction
- à rotor extérieur, compact, petit, plat, frameless, en construction légère, ultra-plat
- Application
- pour équipement médical, pour la robotique, pour drone
- Autres caractéristiques
- à haut rendement, à faible niveau bruit, de précision, à faible inertie
- Couple
Max: 2 Nm
(1,475124 ft.lb)Min: 0,1 Nm
(0,073756 ft.lb)- Vitesse de rotation
Max: 9 000 rpm
(56 548,6678 rad.min-1)Min: 1 600 rpm
(10 053,0965 rad.min-1)- Diamètre
Max: 110 mm
(4,33 in)Min: 40 mm
(1,57 in)
Description
Les moteurs frameless des séries FL et FLO sont conçus pour être directement intégrés au cœur de vos systèmes mécaniques. Compacts, performants et silencieux, ils conviennent aux projets exigeant un encombrement réduit sans compromettre la puissance.
Pourquoi choisir les moteurs frameless ?
- Structure frameless à intégrer directement dans la mécanique
- Rotor externe pour un couple élevé et une faible inertie
- Dissipation thermique optimisée
- Conception compacte et légère
- Axe creux de grand diamètre sur la série FLO
Les deux séries disponibles
- FL : moteurs frameless plats, légers, compacts – formats 40 à 110 mm
- FLO : moteurs frameless à rotor externe avec grand diamètre creux – formats 50 à 90 mm
Exemples d’applications typiques
- Robotique humanoïde : articulation fluide des membres
- Exosquelettes : motorisation assistée à faible inertie
- Drones professionnels : propulsion compacte et réactive
- Caméras et stabilisateurs : mouvements ultra-précis et silencieux
- Systèmes embarqués : faible encombrement, haute fiabilité
Caractéristiques / Spécifications techniques (extrait du tableau)
- Références : FL-38-08, FL-50-08, FL-50-15, FL-70-10, FL-70-16, FL-85-13, FL-85-23, FLO-50-15, FLO-70-15, FLO-90-15
- Ø stator (mm) : 38, 50, 70, 85, 90
- Hauteur du rotor (mm) : 08, 10, 13, 15, 16, 23
- Couple (Nm) : 0,1 à 2
- Vitesse (tr/min) : 1600 à 9000
- Tension (V) : 24, 48
- Courant (A) : 2,75 à 14,5
- Codeur : Absolue, Hall+INC
