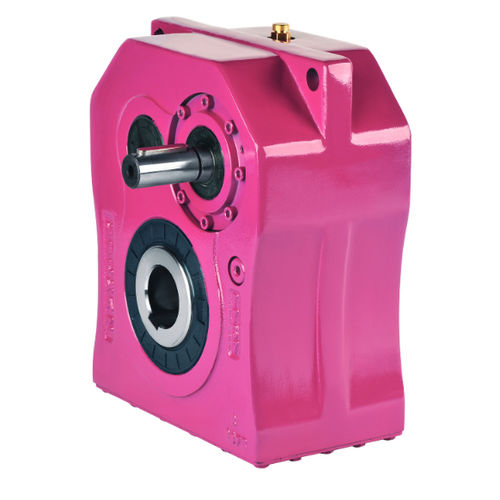

Réducteur à engrenage hélicoïdal TTxx00 series
à arbres parallèlesà arbre creux> 10 kNm

réducteur à engrenage hélicoïdal
réducteur à engrenage hélicoïdal
réducteur à engrenage hélicoïdal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à engrenage hélicoïdal
Orientation des axes
à arbres parallèles
Type d'arbre
à arbre creux
Couple
> 10 kNm
Nombre d'étages
à deux étages
Applications
pour arbre
Autres caractéristiques
compact, pendulaire
Vitesse de rotation

Min: 46 rpm
(289,03 rad.min-1)

Max: 280 rpm
(1 759,29 rad.min-1)

Description

Les appareils de la série TT sont des réducteurs hélicoïdaux à deux trains à arbre de sortie creux et carter monobloc. Tous les axes sont usinés dans un dispositif de serrage unique afin de respecter des tolérances strictes. Les engrenages sont disposés de manière à réduire au maximum lencombrement du carter tout en offrant des rapports de couple élevés. Le carter est en fonte moulée GG20. Les engrenages sont fabriqués en acier cémenté de haute qualité. Les propriétés de nos matériaux ainsi que nos processus de production font lobjet de contrôles permanents. Les réducteurs de la série TT sont dotés darbres creux et de carters compacts, ce qui permet de les installer dans des espaces restreints. Le montage intervient sur la machine à laide dun bras de couple et en utilisant les trous de raccordement disposés sur le réducteur. Fournis sans moteur, ceux-ci sont entraînés par courroie. Lors du choix dun réducteur, il faut comparer la charge latérale subie par larbre dentrée aux valeurs admissibles figurant dans le tableau des performances, cette charge étant fonction de la vitesse dentrée. Caractéristiques techniques et avantages Carter monobloc, Dix tailles différentes, Plage de couples de 200 à 18°000 Nm, Bras de couple, Carters en fonte moulée GG20 et GG22, Blocage anti-retour, Six positions de montage différentes, de M1 à M6.
