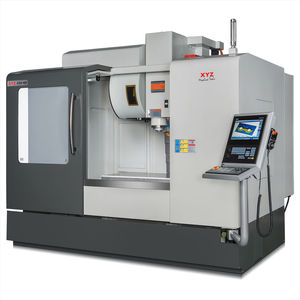

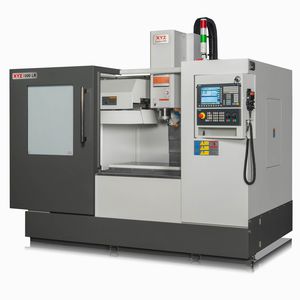

Centre d'usinage 3 axes XYZ 750 LR
verticalavec table rotativeBT 40

centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
avec table rotative
Nez de broche
BT 40, SK40, CAT40
Nombre d'outils
20 outils
Autres caractéristiques
haute performance, de taraudage
Course X

750 mm
(30 in)

Course Y

440 mm
(17 in)

Course Z

500 mm
(20 in)

Vitesse de rotation

Min: 5 rpm
(31 rad.min-1)

Max: 8 000 rpm
(50 265 rad.min-1)

Puissance

18 ch
(18 hp)

Vitesse d'avancement axe X

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Charge max. de la table

500 kg
(1 102 lb)

Poids max. outil

6 kg
(13,2 lb)

Précision de placement

5 µm

Répétabilité

2 µm

Temps de changement outil

2,5 s

Poids total

3 500 kg
(7 716,18 lb)

Longueur hors tout

2 100 mm
(82,7 in)

Largeur hors tout

2 150 mm
(84,6 in)

Hauteur totale

2 450 mm
(96,5 in)

Description

L'utilisation de rails linéaires sur les centres d'usinage est courante depuis de nombreuses années, car ils permettent aux utilisateurs de profiter des améliorations de la commande numérique de mouvement et des performances des outils de coupe modernes, maximisant ainsi leur compétitivité. Aujourd'hui, grâce aux dernières avancées en matière de conception de la technologie des rails linéaires, XYZ Machine Tools estime qu'ils répondent à ses propres normes de performance rigoureuses, tout en offrant un avantage en termes de coûts, ce qui se traduit par l'arrivée de la gamme XYZ LR, qui comprend trois machines. Située au milieu de la nouvelle gamme XYZ LR de machines à rail linéaire, la capacité de la XYZ 750 LR en fera le choix le plus populaire pour ceux qui cherchent à passer à l'exploitation d'un centre d'usinage vertical CNC à un prix très compétitif. Avec des courses d'axe de 750 x 440 x 500 mm, la XYZ 750 LR a la capacité de traiter la majorité des travaux qui passent par un atelier d'usinage typique. Ajoutez à cela les 8 000 tr/min, la broche BT 40, le changeur d'outils à 20 positions et la charge maximale de la table de 500 kg, et vous obtenez une machine plus que performante. Des démonstrations de la XYZ 750 LR sont disponibles dans tous les showrooms XYZ. Equipement standard -Commande Siemens 828D. -Servos numériques optimisés. -Taraudage rigide. -Liquide de refroidissement. -Lampe de travail. -Bac à copeaux facile à nettoyer. -Protections Concertina en acier sur tous les axes. -Protection par revêtement en poudre. -Goujons de traction. -Port USB. -Emplacement pour carte Compact Flash.

---
