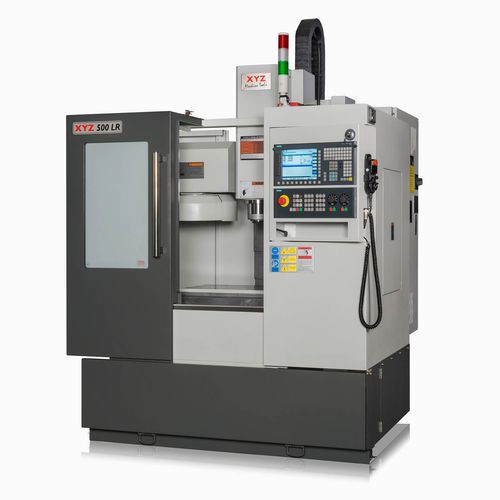

Centre d'usinage 3 axes XYZ 500 LR
verticalavec table rotativeBT 40

centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
avec table rotative
Nez de broche
BT 40, SK40, CAT40
Nombre d'outils
12 outils
Applications
pour la découpe
Autres caractéristiques
haute performance, CE
Course X

510 mm
(20 in)

Course Y

400 mm
(16 in)

Course Z

450 mm
(18 in)

Vitesse de rotation

Min: 5 rpm
(31 rad.min-1)

Max: 8 000 rpm
(50 265 rad.min-1)

Puissance

18 ch
(18 hp)

Vitesse d'avancement axe X

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

Min: 1 mm/min
(0 in/s)

Max: 20 000 mm/min
(13 in/s)

Charge max. de la table

250 kg
(551 lb)

Poids max. outil

6 kg
(13,2 lb)

Précision de placement

5 µm

Répétabilité

2 µm

Temps de changement outil

8 s

Poids total

2 400 kg
(5 291,09 lb)

Longueur hors tout

1 660 mm
(65,4 in)

Largeur hors tout

1 860 mm
(73,2 in)

Hauteur totale

2 300 mm
(90,6 in)

Description

L'utilisation de rails linéaires sur les centres d'usinage est courante depuis de nombreuses années, car ils permettent aux utilisateurs de profiter des améliorations de la commande numérique de mouvement et des performances des outils de coupe modernes, maximisant ainsi leur compétitivité. Aujourd'hui, grâce aux dernières avancées en matière de conception de la technologie des rails linéaires, XYZ Machine Tools estime qu'ils répondent à ses propres normes de performance rigoureuses, tout en offrant un avantage en termes de coûts, ce qui se traduit par l'arrivée de la gamme XYZ LR, qui comprend trois machines. La XYZ 500 LR est la plus petite machine de la nouvelle gamme de technologie de rail linéaire de XYZ. Dans le cadre de cette nouvelle gamme de machines, la XYZ 500 LR offre des performances compétitives en termes de prix avec des courses d'axe de 510 x 400 x 450 mm, une broche de 8000 tr/min et des avances de coupe de 20 m/min. Le passage à la technologie des rails linéaires fait suite à de récentes avancées significatives dans la conception de ces rails, qui les rendent désormais compatibles avec les critères de qualité et de performance de XYZ. Avec leur ajout à la gamme XYZ, les machines LR offrent une introduction à moindre coût à la propriété d'une VMC. XYZ Machine Tools se fera un plaisir de démontrer les capacités de ces machines dans l'une de ses salles d'exposition au Royaume-Uni. Equipement standard -Commande Siemens 828D -Glissières à roulements linéaires -Automate programmable britannique écrit par Siemens UK -Lubrification automatique -Liquide de refroidissement -Lavage du liquide de refroidissement à haute pression -Soufflage d'air programmable -Soufflage d'air de la broche -Protection en acier Concertina -Entièrement protégé par une grande porte d'accès unique

---

VIDÉO
