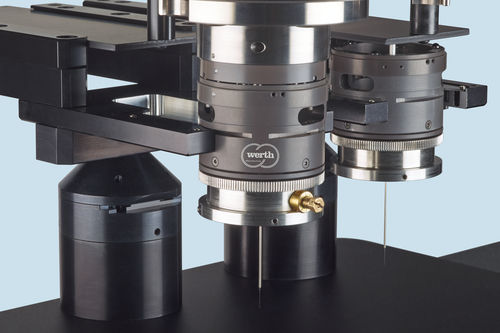

Capteur de distance cylindrique WIP

à fibre optiquesans contactà faible encombrement

Le WIP est un système sans contact à fibre optique capteur pour la mesure de haute précision mesure de la géométrie, forme et rugosité. Les géométries des sondes peuvent être adaptées individuellement en ce qui concerne les angles de sortie nécessaires pour le palpage des surfaces des pièces. En raison des petites dimensions de la sonde, le WIP est particulièrement adapté à la détection de petites géométries, difficilement accessibles et situées en profondeur, et fait donc partie des compétences particulières de Werth, y compris pour mesurer de micro-géométries. • En version RS, le WIP permet une mesure très précise de la circularité avec une sonde rotative (brevet) • Grâce au guide de la fibre dans un tube métallique, les sondes peuvent être proposées en très grandes longueurs pour de grandes profondeurs d'immersion • Le site ponçage de la sonde détermine l'angle de sortie du faisceau de mesure entre 0° et 90°, les sondes avec un angle de 90°-angle sont par exemple utilisées pour mesure des surfaces d'enveloppe de petits alésages Précision Écart de palpage admissible jusqu'à 0,2 µm Fonctionnement Avec une diode superluminescente a) et une sonde de mesure c) raccordée par un coupleur à fibres optiques b), l'information sur la différence de temps de propagation de la lumière émise à la surface de sortie de la sonde est transmise à la sonde.d) et de la surface de la pièce e) est projetée par l'interféromètre (optique de reproduction f), séparateur de faisceau g), miroir h) et i) et lentille cylindrique j)) sur un caméra linéaire k) et le distance est déterminé à partir de là.
