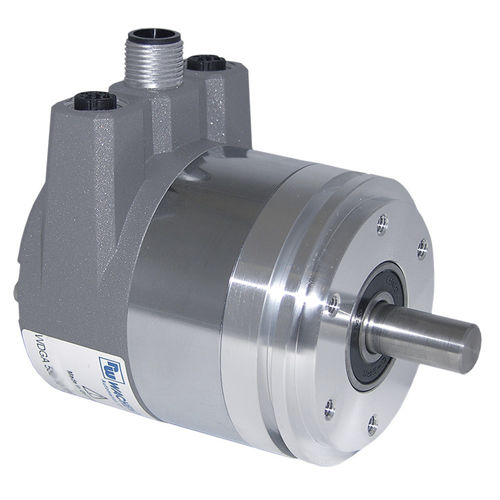

Codeur rotatif absolu WDGA 58A

magnétiqueà arbre pleinmonotour

Codeur rotatif absolu, magnétique, EtherCAT WDGA 58A Connecteur bus : Connexion via connecteur 3x M12; Arbre plein, bride synchro; Boîtier : Ø 58 mm 16/43-bit monotour/multitours Arbre plein : Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8" Protocole : EtherCAT Profil de l'appareil : CiA DS-406 V4.0.2, Class 3 Points forts • EnDra®: sans maintenance et respectueuse de l'environnement • EtherCAT, Monotour/Multitours • Conception compacte avec connecteur bus • Monotour/Multitours (max. 16 bits/43 bits) • Technologie novatrice • LED à 2 couleurs comme affichage de l'état de fonctionnement et 2 LED´s L/A • Charges sur le palier des plus élevées : radiale 220 N, axiale 120 N • CoE, FoE, EoE Détails produit Bride Bride synchro Boîtier Ø 58 mm Boîtier en acier chromé, blindage magnétique Résolution Résolution monotour jusqu'à 65.536 pas / 360° (16 bits) Résolution multitours 43 bits Arbre Ø 6 mm Information: Attention: Pas d'option AAS = IP67 intégral Longueur de l'arbre: L : 12 mm Charge rad. max. sur l'arbre: 125 N Charge ax. max. sur l'arbre: 120 N Ø 8 mm Information: Attention: Pas d'option AAS = IP67 intégral Longueur de l'arbre: L : 19 mm Charge rad. max. sur l'arbre: 125 N Charge ax. max. sur l'arbre: 120 N Ø 10 mm Longueur de l'arbre: L : 20 mm Charge rad. max. sur l'arbre: 220 N Charge ax. max. sur l'arbre: 120 N Ø 9,525 mm Information: Attention: Pas d'option AAS = IP67 intégral Longueur de l'arbre: L : 20 mm Charge rad. max. sur l'arbre: 220 N Charge ax. max. sur l'arbre: 120 N Vitesse de fonctionnement max. 8000 tr/min. Tension de service 10 VDC jusqu'à 32 VDC Consommation interne: typ. 125 mA Puissance absorbée: typ. 3 W
