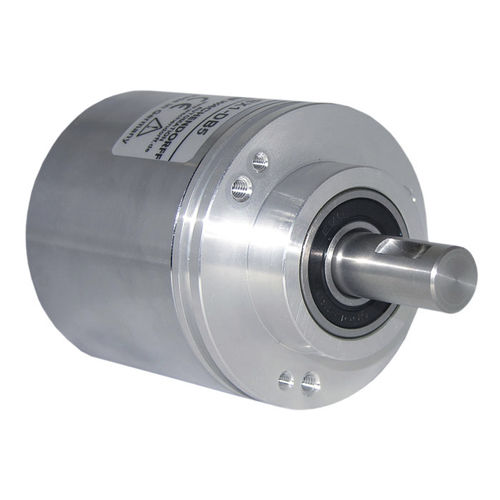

Codeur rotatif absolu WDGA 58Dmagnétique16 bits32 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- magnétique
- Résolution codeurs absolus
- 16 bits, 32 bits
- Nb de tours codeurs absolus
- 16 bits, 32 bits
- Construction
- à arbre plein, monotour, multitour, à bride, scellé
- Signal de sortie
- CANopen, CANopen LIFT
- Tension d'alimentation
- 24 Vcc, 12 Vcc, 15 Vcc, 32 Vcc
- Matériau
- en acier
- Niveau de protection
- sans entretien, ultra robuste, IP67, IP65
- Autres caractéristiques
- à isolation galvanique
- Diamètre du boîtier
58 mm
(2,28 in)- Diamètre de l'axe
12 mm
(0,47 in)- Longueur
25 mm
(0,984 in)- Vitesse de rotation
8 000 rpm
(50 265 rad.min-1)- Température de process
Max: 100 °C
(212 °F)Min: -40 °C
(-40 °F)
Description
Codeur rotatif absolu, magnétique, CANopen LIFT WDGA 58D,
Séparation galvanique;
Heavy duty;
16/32-bit monotour/multitours;
Profil de communication CiA 301;
Profil d'applications CANopen LIFT CiA 417;
Code binaire
Points forts
• EnDra®: sans maintenance et respectueuse de l'environnement
• CANopen, monotour/multitours
• Séparation galvanique
• Profil de communication CiA 301
• Profil d'applications CANopen LIFT CiA 417
• Monotour/multitours (max. 16 bit / 32 bit)
• Technologie novatrice avec processeur 32 bits
• LED à 2 couleurs pour l’affichage de l'état de
• fonctionnement et des messages d'erreur CiA 303-3
• Charges sur le palier des plus élevées : radiale 400 N, axiale 400 N
Détails produit
Bride
Bride de serrage
Charge rad. max. sur l'arbre: 400 N
Charge ax. max. sur l'arbre: 400 N
Consommation interne: typ. 100 mA
Puissance absorbée: max. 1 W
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65
