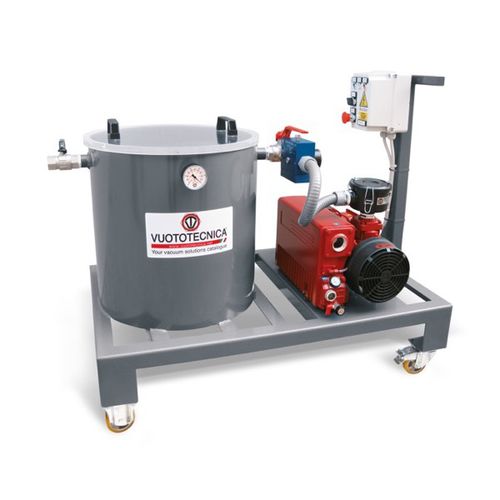

Unité de moulage par transfert de résine RTM DR100M0 series

unité de moulage par transfert de résine RTM
unité de moulage par transfert de résine RTM
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
RTM

Description

Ce système a été étudié pour permettre l'impression par infusion sous vide des résines et le moulage avec le vide des fibres composites. Le système se compose de: - Une autoclave en tôle d'acier soudée, parfaitement étanche, avec un couvercle en méthrylate transparent, pouvant être retiré manuellement. - Une pompe à palettes rotatives avec lubrification à bain d'huile, pour haut vide. - Un réducteur, pour le réglage du niveau de vide souhaité. ^m - Un vacuomètre, pour la lecture du niveau de vide dans l'autoclave. - Une vanne manuelle à trois voies, pour intercepter le vide de la pompe et rétablir la pression atmosphérique à l'intérieur de l'autoclave. - Une vanne à deux voies, pour intercepter le vide sur l'utilisation. - Un appareil électrique de commande, renfermé dans une caisse protégée prévue. - Un châssis en profilés d'acier, pour l'assemblage de tous les composants décrits ci-dessus, monté sur roues, pour pouvoir les déplacer. - Un levier, pour le conduire et le positionner. L'impression par infusion sous vide des résines, s'effectue en branchant la connexion réglée de la vanne manuelle à deux voies sur le moule prévu à cet effet. La résine, contenue dans son récipient, est aspirée par le vide à l'intérieur du moule, jusqu'à ce qu'il soit complètement rempli; la résine en excès sera stockée dans l'autoclave. Cette même connexion peut être branché au système de mise sous vide pour mouler les fibres composites.
