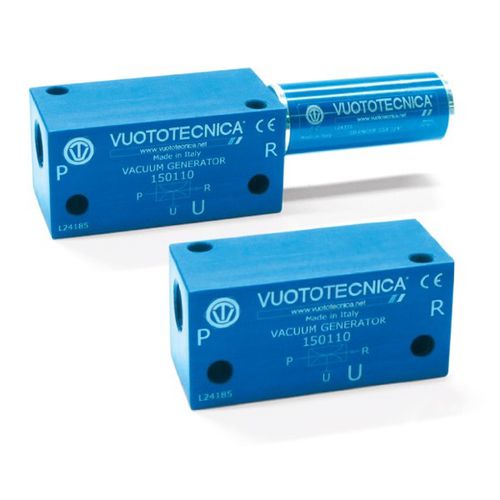

Éjecteur Venturi mono-étagé 150110

compact

Le fonctionnement des générateurs de vide mono-étagé est basé sur les principe Venturi. En alimentant le générateur avec de l’air comprimé en P, au niveau de la connexion U une dépression est produite et en R l’air d’alimentation est évacué avec celui qui est aspiré. En interrompant l’alimentation de l’air en P, l’effet vide en U cesse. La pression d'alimentation optimale de l'air est généralement de 6 bars, mais pour les générateurs ayant les lettres LP dans leur article, il suffit d'une pression inférieure à 4 bars pour obtenir les meilleures performances. Sur demande, ils peuvent être fournis avec un silencieux en mesure de réduire remarquablement le bruit, installé sur la connexion d'évacuation R. Les générateurs de vide mono-étagé, sont généralement utilisés pour l'asservissement de ventouse, pour la préhension et le déplacement d'objets non poreux et d'appareils pour lesquels la demande de la portée est très limitée. Ils sont entièrement réalisés en aluminium anodisé, avec éjecteur en laiton ou aluminium selon les articles.
