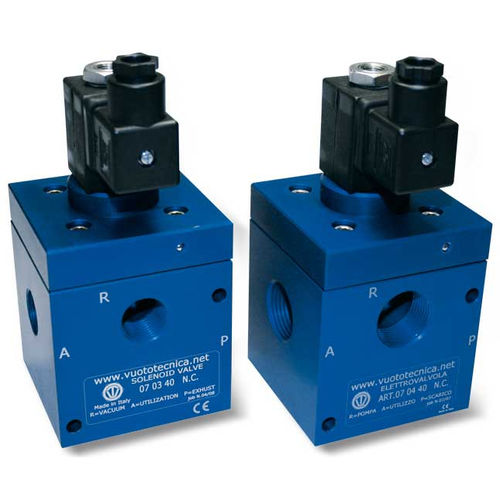

Électrovanne à commande directe 070x40N series

3 voiesNONF

Les électrovannes de vide à trois voies de cette série sont à commande directe, à deux positions, avec des obturateurs coniques servocommandés par le vide même. De série, elles sont fournies normalement fermées ; sur demande, normalement ouvertes également. Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, de deux obturateurs en silicone montées sur une tige en acier inox et une membrane en mélange spécial entoilée ; un actionneur, commandé par une bobine électrique, gère le vide au niveau de la servocommande. Le principe de fonctionnement de ces électrovannes est basé sur le différentiel de pression existant entre la pompe ou le générateur de vide et la pression de l’air aspiré. En transportant cette « pression différentielle » au niveau de la servocommande, au moyen de l’actionneur, il est possible de commander les obturateurs sans air comprimé ni ressort. Pour le principe de fonctionnement ci-dessus, il est conseillé de les utiliser sur des installations à bas niveau de vide (inférieur à 850 bar absolus, équivalant à 15% de vide). Le manque de ressort, de frottements et sollicitations dynamiques internes avantage la vitesse d’intervention élevée et la durée de la vanne. La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803. Niveau de protection IP 54 ; IP 65 avec le connecteur inséré. Tolérance admise sur la valeur nominale de la tension : ±10%. Absorption maximum : 20 V.A. en c.a. et 18 W en c.c.
