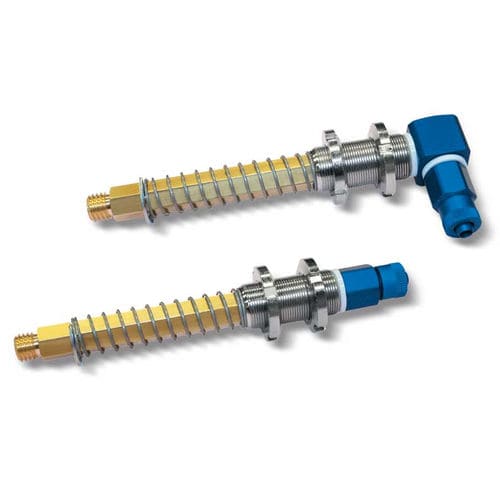

Porte-ventouse 029528

Porte-ventouses simples anti-rotation Les caractéristiques techniques sont presque les mêmes que celles des porte-ventouses simples précédemment décrits ; ils se différencient par leur tige en laiton, qui a une section hexagonale et par la douille de guidage en acier correspondante qui a elle aussi un trou hexagonal. Cette forme empêche à la tige de tourner sur elle-même et, par conséquent, également à la ventouse montée sur celle-ci. La douille de guidage est équipée de deux bagues avec un filetage fin pour garantir une bonne précision de fixation du porte-ventouses sur l’automatisme. Ils sont adaptés pour des ventouses avec un diamètre minimum de 45 mm et maximum de 110 mm, mais en particulier ils ont été conçus pour le montage de ventouses rectangulaires, concaves ou elliptiques. Les courses effectives de suspension sont : - Pour la cote C= 28 mm : 16 mm - Pour la cote C= 65 mm : 49 mm - Pour la cote C= 95 mm : 74 mm
