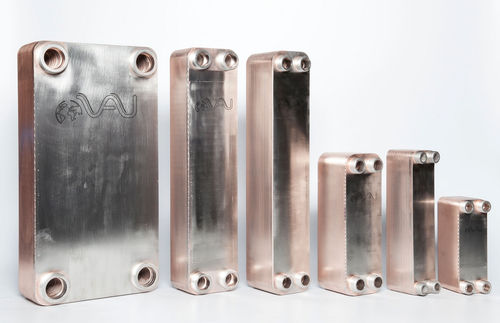

Échangeur de chaleur à plaques brasées VM series

liquide / liquideen cuivrecompact

Conception, construction et fonctionnalité de l'échangeur de chaleur brasé Avec 30 ans d'expérience dans la conception, l'ingénierie et la fabrication d'échangeurs de chaleur, nous vous présentons notre échangeur de chaleur à plaques brasées de la série VM qui vous offre, en tant que client, la solution hautement efficace pour presque toutes les occasions. Tous les échangeurs de chaleur à plaques brasées en cuivre de type VM sont certifiés conformes à la directive sur les équipements sous pression PED 2014/68/EU. Tous les modèles peuvent être livrés dans les 24 heures. Les échangeurs de chaleur à plaques brasées sont constitués de plusieurs couches de plaques d'acier inoxydable estampées (AISI 316L). Les plaques sont assemblées à un paquet de plaques qui est brasé avec du cuivre pur à 99,9 % dans notre four à haut vide. En fonction de la taille, les raccords suivants sont disponibles : G ¾, G 1, G 1 ¼, G 2, G 2 ½, DN 50, DN 65. Fabrication d'échangeurs de chaleur à plaques brasées De la bobine d'acier inoxydable à la plaque d'échangeur de chaleur finie - le cœur de notre production d'échangeurs de chaleur à plaques brasées est constitué de deux lignes de production entièrement automatisées. Nos presses hydrauliques ont une force de pression de 650 t et 2 000 t et ont été adaptées individuellement à la production de nos échangeurs de chaleur à plaques brasées. Dans notre four sous vide ultramoderne, les plaques estampées sont brasées avec 99,9 % de cuivre. Le résultat est un échangeur de chaleur compact et résistant à la pression. Deux canaux distincts permettent l'écoulement asymétrique du fluide à travers une multitude d'intersections, créées par le motif unique des plaques d'acier inoxydable estampées, et provoquent une forte turbulence du fluide circulant à travers les deux canaux distincts. Il en résulte une valeur élevée de transfert de chaleur, ainsi qu'une réduction significative des dépôts sur les plaques provenant du fluide circulant dans l'unité.
