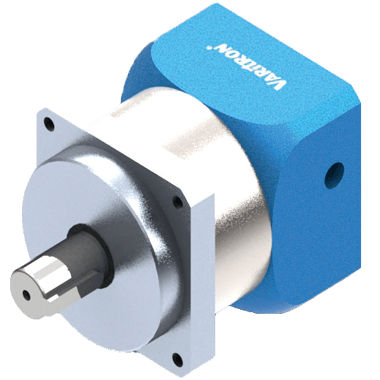

Réducteur planétaire DN series
orthogonal200 - 500 Nm100 - 200 Nm

réducteur planétaire
réducteur planétaire
réducteur planétaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
planétaire
Orientation des axes
orthogonal
Couple
200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 50 - 100 Nm
Performance
haute précision
Applications
pour transmission, pour servomoteur, d'arbre
Autres caractéristiques
modulaire, en aluminium, pour moteur, pour moteur
Vitesse de rotation

Min: 2 300 rpm
(14 451,33 rad.min-1)

Max: 5 500 rpm
(34 557,52 rad.min-1)

Puissance

Min: 100 kW
(135,96 hp)

Max: 11 000 kW
(14 955,83 hp)

Jeu

0,08 °, 0,13 °, 0,17 °, 0,2 °

Description

Les servoréducteurs planétaires de précision en ligne de la série DN offrent des performances dynamiques avec un faible jeu. - Engrenages de haute précision - L'engrenage planétaire et le planétaire sont fabriqués en acier allié Ni-Cr-Mo de haute qualité. La précision de l'usinage et de la cémentation, puis de l'affûtage ou de l'ébavurage de précision des dents assure une grande précision des engrenages - Conception modulaire de la plaque de connexion du moteur - La conception modulaire spéciale de la plaque de connexion du moteur convient à toutes les marques et à tous les types de servomoteurs. Fabriqué en alliage d'aluminium, sa surface est anodisée pour améliorer sa résistance à l'environnement et à la corrosion. - Boîte de vitesses monobloc et traitement de surface avancé - Le réducteur et la couronne dentée interne sont de conception à prix unique et fabriqués en acier allié Cr-Mo, et trempés pour un couple de sortie élevé. La surface de la boîte de vitesses est traitée anticorrosion pour améliorer la résistance à l'environnement et la résistance à la corrosion. - Arbre d'entrée modulaire - La conception modulaire de l'arbre d'entrée et de l'arbre moteur est couplée par un mécanisme de serrage à collet équilibré dynamique pour assurer la concentricité de la connexion et une transmission de puissance sans glissement à grande vitesse. - Bras planétaire intégré - Support Le support du bras planétaire et l'arbre de sortie sont conçus d'une seule pièce pour augmenter la rigidité en torsion et la précision. L'ensemble de la structure est usiné une seule fois pour contrôler la précision dans la tolérance spécifiée.

---
