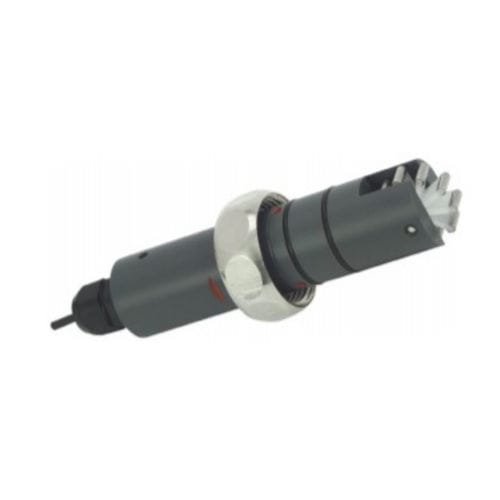

Transmetteur de débit à turbine RR series

pour liquideen ligne

● Débitmètre simple et économique pour des diamètres de tuyauterie de 32 mm à 150 mm ● Fabriqué en plastique (en option en acier inoxydable) ● Avec fixation par douille de taraudage pour une installation très rapide Montage ultérieur également facilement possible ● 0..10 V , 4..20 mA Caractéristiques Le débitmètre se compose d'une toupie qui est mise en rotation par la vitesse d'écoulement. La vitesse de rotation est proportionnelle au débit. La vitesse de rotation peut être enregistrée à l'aide de différents systèmes de capteurs, en fonction des différents matériaux utilisés pour le boîtier. Avec les boîtiers en plastique, il n'y a pas d'aimants dans l'espace d'écoulement. Manipulation et fonctionnement Installation de l'appareil Les débitmètres sont insérés sous forme de sonde dans un manchon de taraudage et sont marqués de la profondeur d'insertion correcte. Le sens de montage de la sonde est longitudinal par rapport à l'axe de rotation et est indiqué par des flèches sur la face avant du débitmètre. Un écart angulaire de ±3 ° n'a aucune incidence sur la mesure. Le capteur doit être installé avec des sections d'entrée et de sortie de 10 x D du diamètre du tuyau, afin d'éviter les tourbillons et les turbulences. La meilleure position d'installation (faible contamination, bonne ventilation) est le sens d'écoulement de bas en haut, ou dans une tuyauterie horizontale avec le capteur à un angle de 45 ° vers le bas. L'écrou-raccord doit être serré à un couple de 30 Nm. Remarque La valeur finale de la plage de mesure peut être programmée par l'utilisateur via l'"apprentissage". L'exigence de programmabilité doit être mentionnée lors de la commande, sinon l'appareil ne peut pas être programmé. Le configurateur d'appareil ECI-1 et le logiciel associé sont disponibles en option pour la programmation de tous les paramètres par PC et pour le réglage.
