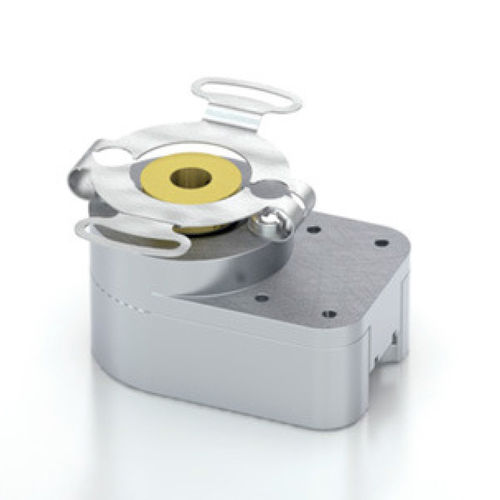

Codeur rotatif incrémental HB5M

optiqueà axe creuxà sortie numérique

Le HB5M est un codeur optique à alésage creux (arbre creux / alésage traversant) avec un boîtier en aluminium usiné et une finition de protection anodisée. Le codeur incrémental optique HB5M est conçu pour se monter facilement sur un arbre existant afin de fournir des informations numériques. Les applications typiques comprennent la rétroaction des moteurs, le contrôle des processus, la robotique, les machines textiles et les commandes d'ascenseurs. Le codeur à roulement HB5M est équipé d'un alésage creux qui accepte des diamètres d'arbre de 5mm à 8mm. Le codeur glisse sur l'arbre et est bloqué en place à l'aide de deux vis de réglage 4-48. Un support anti-rotation flexible rend le codeur plus tolérant au faux-rond de l'arbre qu'un codeur en kit standard. Le HB5M peut accommoder un faux-rond de l'arbre jusqu'à 0,030" axial et 0,010" radial. Le câble flexible permet le montage de deux vis de 4 à 40 mm sur un cercle de boulonnage de 1,812". Le boîtier HB5M est livré en standard avec un couvercle fermé ou un trou dans le corps en option pour permettre à un arbre de passer complètement à travers le codeur. La version différentielle dispose d'un driver de ligne différentiel interne (26C31) qui peut générer et couler 20mA au niveau TTL. Le câble qui se connecte à ce codeur doit avoir 3 paires torsadées pour les canaux de données plus l'alimentation et la masse. Le récepteur recommandé est le récepteur standard de l'industrie 26C32.
