- Lentille plan-convexe
- Union Optic Inc.

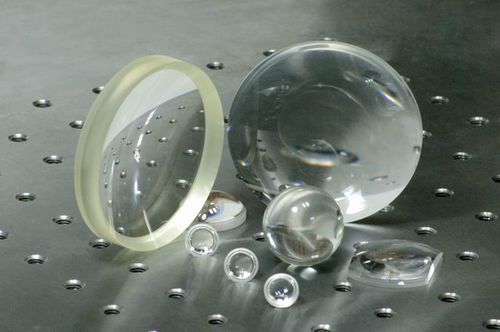

Lentille sphérique Plano Convex Spherical Lens/PCX seriesplan-convexesimpleen verre BK7
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Géométrie / courbure
- sphérique, plan-convexe, simple
- Matériau
- en verre BK7, en verre optique, en silice fondue
- Caractéristiques optiques
- visible
- Applications
- pour laser
- Autres caractéristiques
- avec revêtement antireflet
- Diamètre
Max: 500 mm
(19,69 in)12,7 mm, 25,4 mm, 50,8 mm
(0,5 in, 1 in, 2 in)Min: 2 mm
(0,08 in)- Longueur d'onde
213 nm, 2 200 nm
Description
L'objectif peut faire converger ou diverger le faisceau de transmission et former l'image de l'objet, ce qui est largement utilisé dans diverses applications. Union Optic peut fournir toutes sortes de lentilles sphériques et cylindriques.
Habituellement, les lentilles ne sont pas seulement utilisées dans la bande visible, mais aussi dans la bande IR et la bande UV, ce qui signifie que des matériaux spéciaux doivent être utilisés. Aujourd'hui, Union Optic est en mesure de proposer des lentilles en différents matériaux tels que CaF2, MgF2, Saphir, Silicium, Germanium, ZnSe et autres. Union Optic peut également fournir divers revêtements pour les lentilles sur demande.
Spécifications :
Matériau BK7 ou Silice fondue UV
Tolérance de dimension +0/-0,2mm
Tolérance d'épaisseur ±0.2mm
Longueur d'onde nominale 546,1 nm
Qualité de surface 60/40 rayer et creuser
Planéité λ/4@632.8nm
Centrage 90
Protection de chanfrein <0.5mmx45deg
Revêtement disponible
---
