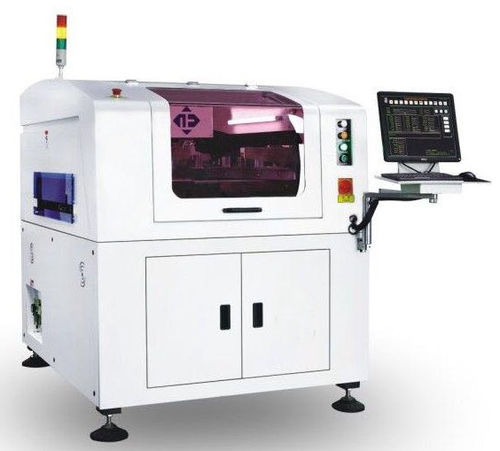

machine d'impression par stencil
U-Therm International (H.K.) Limited

Ajouter à mes favoris dans MyDirectIndustry
machine d'impression par stencil machine d'impression par stencil
{{requestButtons}}

Caractéristiques

  • Technologie d'impression:

    par stencil

Description


Point de l'ordre du jour

Cadres d'écran
Taille Min
470X370mm
Taille Max
737X737mm
Epaisseur : 25~40mm
Taille Min PCB
50X50mm
Taille maxi du circuit imprimé
510X510mm 510X510mm
Épaisseur des BPC
0.4~6mm
Déformation des circuits imprimés
<1%
Hauteur de transport
900±40mm
Direction du transport
Gauche-Droite;Droite-Gauche;Gauche-Gauche;Gauche-Gauche;Droit-Droite
Vitesse de transport
Max 1500mm/S Programmable
Emplacement du conseil
Système de soutien
Axe magnétique / table rabattable ajustée / bloc de support : à la main
Système de serrage : serrage latéral, buse à vide,
Tête d'impression:Deux têtes d'impression motorisées indépendantes
Vitesse de la raclette ; 6~200mm/sec
Pression de la raclette;0~15Kg
Angle de la raclette : 60°/55°/45°
Type de raclette:Acier inoxydable (Standard), plastique
Vitesse de séparation des pochoirs : 0.1~20mm/sec Programmable
Système de nettoyage : sec, humide, aspirateur (programmable)
Tableau Plages de réglage:X:±10mm;Y:±10mm;θ:±2°;θ:±2°
Précision de répétition de position : ±0.01mm
Précision d'impression : ±0.025mm
Temps de cycle : <7s (Excluant l'impression et le nettoyage)
Changement de produit:<5Min
Air requis : 4.5~6Kg/cm2
Puissance absorbée:tAC:220±10%,50/60HZ 1Φ 3KW
Méthode de contrôle : Contrôle PC
Dimensions de la machine : 1220(L)*1355(L)*1500(H)mm
Poids de la machine :Environ:1000Kg

Ceci est une traduction automatique  (voir l’original en anglais)
