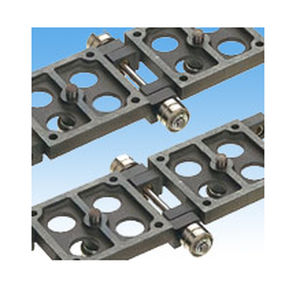

Chaîne de convoyage en acier BC series
à maillons monoblocsdoublede petite taille

chaîne de convoyage en acier
chaîne de convoyage en acier
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matériau
en acier
Construction
à maillons monoblocs, double
Autres caractéristiques
de petite taille, avec galets de glissement, à roulement à aiguilles
Largeur

45 mm, 60 mm, 70 mm, 90 mm
(2 in, 2 in, 3 in, 4 in)

Pas de chaîne

50 mm, 75 mm, 100 mm, 150 mm
(1,969 in, 2,953 in, 3,937 in, 5,906 in)

Résistance à la traction

50 kgf, 130 kgf

Description

Utilise des roulements à aiguilles dans la partie palier, et utilise des roulements en acier pour les galets extérieurs et les galets de guidage. Ne s'allonge pas davantage après l'allongement initial (0,01%). Une précision du pas de la chaîne de ±0,05 mm permet un positionnement de haute précision. Le rouleau central situé au milieu (dessous) du maillon minimise les vibrations, et l'axe standard au-dessus du centre du maillon permet de fixer des gabarits. La chaîne de base est en acier avec un revêtement d'oxyde noir. Caractéristiques ・Virtuellement aucun allongement de l'usure de la chaîne après l'allongement initial (0,01%) après le début du fonctionnement. ・Une précision du pas de la chaîne de ±0,05mm permet un positionnement de haute précision. ・Plage de température de fonctionnement :-10℃~60℃ Utilisation appropriée des rouleaux latéraux Les rouleaux latéraux existent en version simple (S) ou double (D). ・Type double (D) Le rail de guidage s'étend juste sur le côté du pignon, ce qui permet un convoyage en douceur. Ce type est destiné aux applications générales. ・Type simple (S) C'est pour le remplacement lorsque ce type est utilisé dans le passé. Lors de la sélection des spécifications du pignon Il est nécessaire de sélectionner une spécification de pignon qui correspond à l'environnement de fonctionnement du client et à la spécification de la chaîne utilisée. Veuillez utiliser des pignons spécifiques pour la chaîne de la table d'indexage.

---
