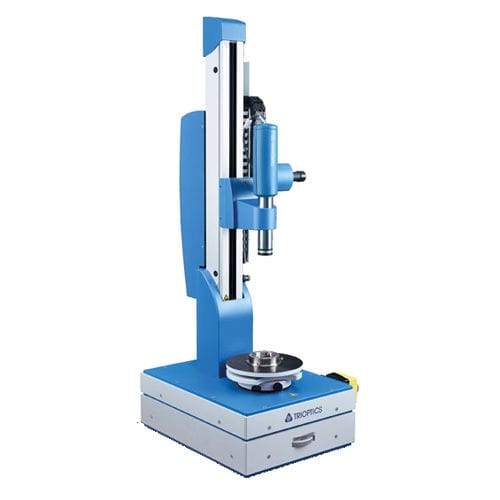

Appareil de mesure de centrage OptiCentric® IR
optiqueà infrarougepour lentilles optiques

appareil de mesure de centrage
appareil de mesure de centrage
appareil de mesure de centrage
appareil de mesure de centrage
appareil de mesure de centrage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mesurande
de centrage
Technologie
optique, à infrarouge
Applications
pour lentilles optiques

Description

OptiCentric® IR est la solution TRIOPTICS pour la mesure de centrage de lentilles en optique infrarouge. Le système est équipé d'une tête de mesure commutable VIS-MWIR ou VIS-LWIR et peut mesurer tout type d'optique infrarouge. Pour obtenir la meilleure précision possible pour l'alignement des lentilles et la mesure de l'optique infrarouge, il est essentiel de choisir la bonne longueur d'onde. La mesure de lentilles individuelles et l'assemblage de lentilles en réflexion peuvent se faire dans le domaine visuel. On obtient ici une précision de 0,1 µm. La mesure des systèmes de lentilles et la mesure en transmission doivent être effectuées dans le domaine infrarouge. Caractéristiques principales Tête de mesure commutable de VIS à IR Précision de mesure du centrage de l'objectif d'environ 1-2 μm en raison de la longueur d'onde et de la plus grande taille des pixels des caméras IR Mesure du centrage, de l'entrefer et de l'épaisseur du centre des lentilles infrarouges assemblées (OptiCentric® 3D IR) Mesure d'au moins 20 surfaces avec un système OptiCentric® Dual IR avec deux têtes de mesure Mesure en réflexion et transmission Le logiciel est optimisé pour la mesure de l'optique IR : Grande facilité d'utilisation : L'utilisation des systèmes infrarouges n'est pas différente de celle des systèmes VIS Compense automatiquement l'arrière-plan thermique avant de prendre une mesure Mise à niveau IR pour les systèmes OptiCentric® existants est disponible En raison de la source de lumière laser, une cible à trous d'épingle au lieu d'une croix est nécessaire : Haute résolution avec trou d'épingle de la gamme micrométrique Tache claire avec contraste élevé Le spot est bien surveillé par le logiciel (cycle)

---
