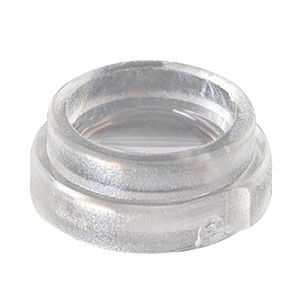

Lentille sphérique

en plastiqueasphériqueantireflet

Caractéristiques Matériau : Plastique de qualité optique Diamètres extérieurs de 6,28 mm et 7,40 mm disponibles Focales effectives de 4,60 mm à 18,15 mm Revêtement AR pour 400 - 700 nm (revêtement -A) Nos lentilles asphériques en plastique, qui sont disponibles sans revêtement ou avec un revêtement antireflet pour la gamme de 400 à 700 nm déposé sur les deux faces, utilisent la technologie du moulage pour produire des optiques tout plastique, presque limitées par la diffraction. Conçues par Philips pour les applications à grand volume à des prix abordables, ces optiques sont idéales pour les applications à faible consommation nécessitant des composants légers. La surface de la lentille asphérique est conçue pour éliminer l'aberration sphérique, ce qui permet de limiter la taille du spot et la collimation d'un faisceau lumineux monochromatique par diffraction. Dans les systèmes à diode laser, les difficultés de correction des aberrations sont aggravées par l'angle de divergence élevé du faisceau. Comme les lentilles sphériques individuelles ne peuvent réfracter la lumière que sous de petits angles avant l'introduction de l'aberration sphérique, trois ou quatre éléments sont souvent nécessaires pour collimater la lumière des diodes laser. En revanche, une lentille asphérique unique collimate sans introduire d'aberration sphérique. Lorsqu'elle est utilisée pour collimater ou focaliser la lumière, la lentille doit être orientée de manière à ce que le côté ayant un plus grand rayon de courbure (c.-à-d. la surface plus plate) soit tourné vers la source ponctuelle. http://img.directindustry.com/images_di/2ai/save-En.gif
