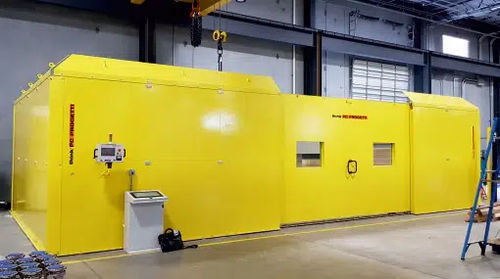

Banc d'essai horizontal avec serrage du joint radial intérieur. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues.
La plate-forme est contrôlée par un skid de pressurisation de classe SKA ou SKM ; pour plus d'informations, veuillez consulter les fiches techniques correspondantes. Un réservoir d'eau est installé dans le sous-sol et sert de réserve d'eau pour les procédures de test.
FORCE DE RÉACTION : 2500 TONNES (voir tableau des limites de travail)
LONGUEUR MAXIMALE : 5400 mm
LONGUEUR MIN : 800 mm
DÉBATTEMENT INTÉRIEUR DES COLONNES : 2500 mm
Hauteur des axes d'écoulement : 2200 mm
VAISSEAU D'EAU DE SOUS-SOL : en option
ÉLÉVATEURS : 2x30 TON
TERMINAISONS AUTORISÉES : BW, SW, RF, RJ
STYLE DE CLAMPAGE : Type 2 - radial intérieur
DIMENSIONS (MECH) : 7800 (L) x 3610 (P) x 2910 (H) mm
---
