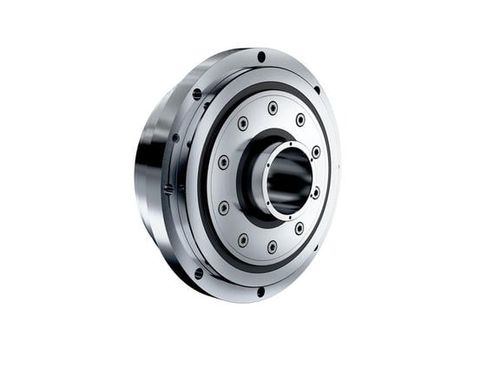

Réducteur à denture droite C-seriesconcentrique200 - 500 Nm500 - 1000 Nm
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à denture droite
- Orientation des axes
- concentrique
- Couple
- 200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm, > 10 kNm, 5 - 10 kNm
- Performance
- de précision
- Applications
- pour transmission, d'arbre
- Autres caractéristiques
- compact, de grande taille, pour moteur
- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 4 000 rpm
(25 132,74 rad.min-1)- Rapport de réduction
Min: 29 unit
Max: 119 unit
Description
Roulement de haute capacité directement intégré dans le bâti du réducteur. Très grande taille d'arbres creux pour un acheminement facile des câbles.
Jeu interne inférieure à 1 arcmin
Complètement étanche
Sans entretien pour la vie
Grand moment de flexion admissible à la sortie
Connexion du moteur avec transmission par courroie ou engrenage
Premier stage de réduction integré sur demande
Avantages du Fine Cyclo série C
Hystérésis faible pour un positionnement précis
Conception compacte
Rigidité de torsion élevée
jusqu’à 1 030 Nm/arcmin
Capacité de surcharge élevée
Couple de ppinte pour arrêt d’urgence jusqu’à 12 577 Nm
Efficacité élevée
Sans maintenance pour la vie
Lubrifié à vie pour toute position
