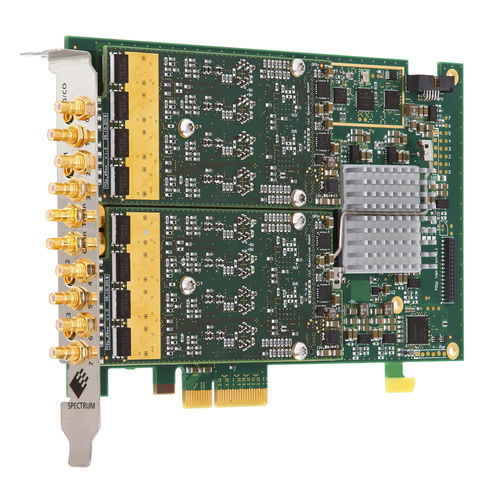

GÉNÉRATEUR DE FORMES ARBITRÉES - PCIe - jusqu'à 125 MS/s - 16 bits
- générateur de formes d'ondes arbitraires 16 bits
- Modèles avec 125 MS/s et 40 MS/s
- Modèles à 8 ou 4 ou 2 ou 1 canal
- Bande passante du signal de sortie > 60 MHz
- Niveau de sortie programmable ± 3 V dans 50 Ohm ou ± 6 V dans 1 MOhm
- mémoire embarquée de 512 Méchantillons
- Modes : Single-Shot, Loop, FIFO, Sequence Replay Mode, Gated, ..
- Synchronisation de jusqu'à 10 cartes = 80 canaux (avec Star-Hub)
- 8 modèles différents disponibles
La série M2p.65xx offre différentes versions de générateurs de formes d'ondes arbitraires pour PCI Express avec un taux de sortie maximum de 125 MS/s. Ces cartes permettent de générer des formes d'ondes librement définissables sur plusieurs canaux de manière synchrone. Avec l'une des options de synchronisation, il est possible de configurer des systèmes multicanaux synchrones et de combiner des générateurs de formes d'onde arbitraires avec des numériseurs de la famille de produits M2p.
La mémoire embarquée de 512 Méchantillons peut être utilisée comme stockage de formes d'ondes arbitraires ou comme tampon FIFO pour un flux continu de données via l'interface PCIe.
Les CNA 16 bits haute résolution offrent une résolution quatre fois supérieure à celle des AWG utilisant la technologie 14 bits.
---
