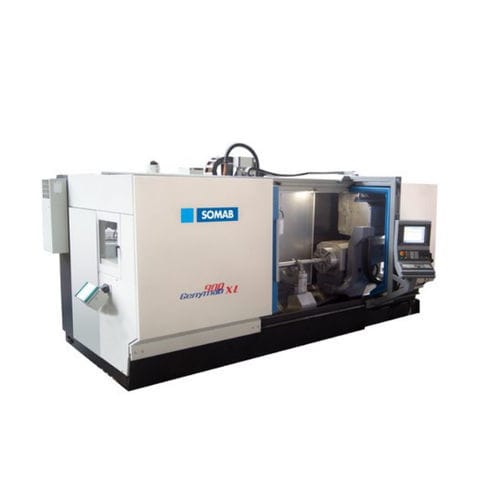

Centre de tournage-fraisage CNC GENYMAB 630 XLhorizontal4 axes5 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Type
- horizontal
- Nombre d'axes
- 5 axes, 4 axes
- Structure
- à broche
- Autres caractéristiques
- compact, haute rigidité
- Diamètre
390 mm
(15,35 in)- Course X
650 mm
(26 in)- Course Y
400 mm
(16 in)- Course Z
2 100 mm
(83 in)
Description
• Axes linéaires orthogonaux
• débattement en Y important: 400mm
• Socle monobloc en granite reconstitué
• Broche de fraisage compacte 367x200x134
• Support fixe (non rotatif) pour outils de tournage:
o garantie une grande rigidité
o fixé sur corps de broche de fraisage pour mobilité 4 axes
o Support outil à 45° pour reprise des efforts de coupe
• La rigidité (tête) permet l’usage de barres d’alésage longues
• Usinages élaborés : taillage, fraisage de formes, Fraisage dentures à la fraise-mère ou fraise module, usinages en 5 axes, tréflage, fraisage cycloïdal, mortaisage dans toutes les directions (engrenages intérieurs)
ÉQUIPEMENTS
Mandrin à 3 mors concentriques
Chnageurs outils 28 / 50 postes
Tête à rotation à 360° sur 360 000 positions
OPTIONS
Versions disponibles :
- Manuelle (mandrin et contre-pointe)
- Automatique (mandrin et contre-pointe)
Table amovible
Evacuateur à copeaux
