Machine de placement CMS QM1200

automatiquesous videbenchtop

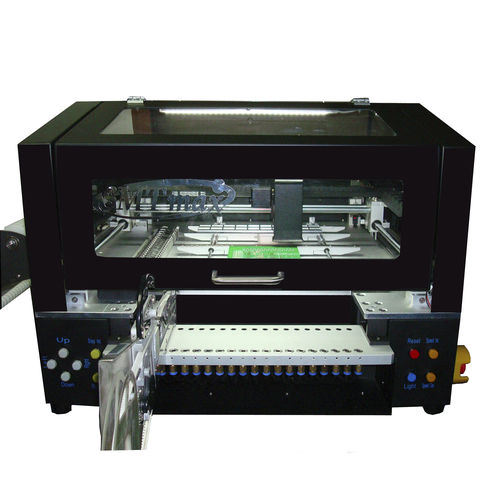

Machine automatique de prélèvement et de placement de bureau QM1200 Modèle - QM1200 Taille du PCB - 14,5" X 16,0" Système visuel - Caméras à visée ascendante et descendante Fonction visuelle - Calibrage du positionnement des points de repère Nombre de têtes - 2 Chargeurs automatiques avancés - 20 Chargeurs QM - 20 Plateau IC - 2, (plus plateau pour pièces détachées) Capacité de prélèvement et de placement - 5000PCS/h sans utiliser de caméra à visée ascendante Précision de la prise et du placement - ±0.25mm Composants applicables - 0402~24mm, SOP, QFN, QFP144, BGA (largeur de bande : 8mm, 12mm, 16mm, 24mm) Dimensions générales - 16 "X27 "X19" Poids - 139lbs( 198lbs avec emballage) Pompe à vide - -92KPA (incluse, pompe silencieuse) Quantité de pompe à vide - 2 (incluse, pompe silencieuse) Alimentation électrique - 110V ou 220V, 60/50 Hz Puissance requise - 100 W Caractéristiques Le QM1200 est un système de prélèvement et de placement automatique clé en main, complet et peu coûteux, qui peut être mis en production dès sa sortie de l'emballage. Le système est commandé par un ordinateur de bureau. La machine est spécialement conçue pour les startups, les sous-traitants, les universités et les laboratoires indépendants. La machine peut être utilisée facilement et de manière fiable pour placer la plupart des pièces de PCB - des petits 0402 aux grands BGA ou aux puces fines avec un pas de 0,5 mm. Elle est facile à mettre en place. La machine est équipée d'un dispositif d'alignement par vision et d'une caméra de vision vers le haut et vers le bas. Ces dispositifs permettent de détecter rapidement et avec précision les deux points de prélèvement et de placement et les pièces pendant l'opération.
