Combinateur et séparateur

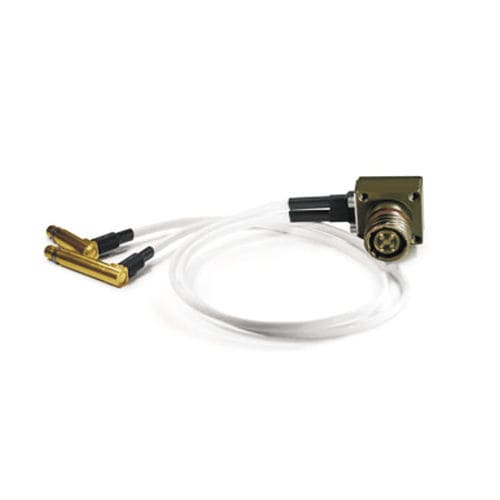

Quadrax est un système où quatre conducteurs sont situés à l'intérieur d'une seule enceinte conductrice. La connexion à deux câbles twinax séparés s'effectue sans perturber les valeurs d'impédance différentielle ou signal vers blindage. Une série complète de connecteurs est disponible en utilisant la technologie Quadsplitter avec les types de connecteurs MIL-DTL-38999 série III disponibles dans des boîtiers de taille 11 et de taille 25. Conçu pour mettre à la terre le blindage extérieur d'un contact twinax ou quadrax directement sur la coque du connecteur. In-Line Quadsplitter offre une autre solution pour étendre la distance à laquelle les signaux High Speed peuvent être envoyés sur une architecture Quadrax. Nous pouvons combiner l'intégrité du signal des câbles Twinax et la densité de connexion des contacts Quadrax, en incorporant deux câbles Twinax 26 AWG dans un contact Quadrax standard de taille 8. L'assemblage de câble qui en résulte est à peu près de la même taille et du même poids qu'un assemblage de câble Quadrax 24 AWG et offre la même flexibilité et la même facilité d'utilisation. Le Quadsplitter In-Line peut être utilisé seul ou en conjonction avec l'égaliseur In-Line. De nombreux clients préfèrent la densité de connexion et la facilité d'utilisation des câbles et connecteurs Quadrax. Combinez l'intégrité du signal des câbles Twinax et la densité de connexion des contacts Quadrax, en incorporant deux câbles Twinax 26 AWG dans un contact Quadrax standard de taille 8 L'assemblage de câbles a la même taille et le même poids qu'un assemblage de câbles Quadrax 24 AWG et offre la même flexibilité et la même facilité d'utilisation
