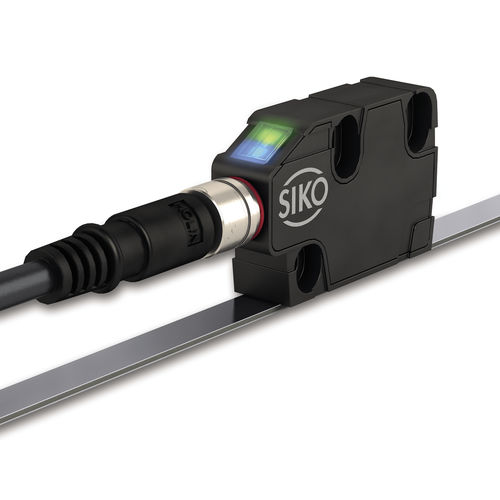

Capteur de position linéaire MSC500

angulairesans contactmagnétique

Capteur magnétique MSC500 Incrémental, interface numérique, résolution 1 μm Le capteur magnétique MSC320 engrange les points par sa grosse LED d’état de plusieurs couleurs qui facilite la mise en service et la surveillance du fonctionnement à l’utilisateur. La distance entre échelle et capteur est ainsi surveillée. Grâce à sa prise enfichable directement sur le capteur, le MSC320 peut être utilisé dans des endroits très étroits. Le montage peut être exécuté de manière rapide et simple, ce qui représente déjà des économies. Le capteur MSC320 reçoit tous les signaux rectangulaires numériques. L'évaluation des signaux A/B, des signaux inversés et des signaux d'index périodiques avec un seul et même capteur est ainsi possible. Profil MSC500: Résolution max. 1 μm 200000 impulsions/tour max. en association avec MR500 ou MBR500 (160 pôles) Reproductibilité ±0.005 mm État de l'affichage LED avec surv. de la distance intégrée Fonctionne avec bande magnétique MB500/1, anneau magnétique MR500, anneau de bande magnétique MBR500 Connexion de capteur enfichable avec rallonge KV1C Circuit de sortie PP, TTL, LD (selon la tension de service) En option avec point de réf. R ou repères de réf. flexibles FR
